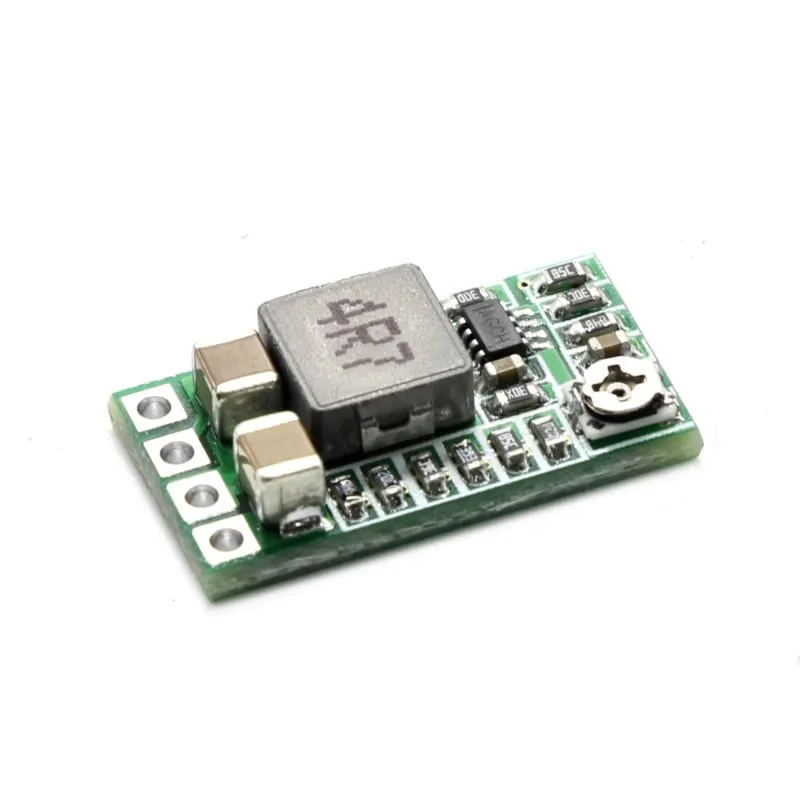

Μετατροπέας buck step-down από 4.5v-24v σε 5V 3A (4R7 ρυθμιζόμενη έξοδος)

Ένας ποιοτικός μετατροπέας ισχύος step down με απόδοση 97,5% στα 6.5v προς 5V στα 0.7A και σχετικά μικρή ανάπτυξη θερμότητας. Η απόδοση είναι 94% στα 12V προς 5V στα 1A.

Τροφοδοσία 4.5v έως 24v

Μεταβλητή τάση εξόδου μεταξύ 0.8v και 17v μέσω ποτενσιόμετρου, ώστε να μπορείτε να επιλέξετε πολύ ασυνήθιστες τάσεις, πολύ πρακτικό!

Επιπλέον υπάρχουν ορισμένες σταθερές τιμές:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Μέγιστη τάση εξόδου: 3A στα 5V
Συνεχής τάση εξόδου: 2.1A

Διαστάσεις: 20x11x5mm

Οδηγίες χρήσης:

Αυτό το module έχει 4 συνδέσεις:
- VO+ (Ρεύμα εξόδου +)
- GND (Γείωση / -)
- IN+ (Ρεύμα εισόδου +)
- EN (Enable, αν αυτό τεθεί σε χαμηλή στάθμη δεν θα ρέει πλέον ρεύμα)

Η γείωση / - τόσο της εισόδου όσο και της εξόδου συνδέεται στο GND.

Τα σημεία κόλλησης στο πίσω μέρος της πλακέτας είναι στην πραγματικότητα κολλήσιμα jumpers. Δεν προορίζεται να κολληθούν καλώδια εδώ, αλλά μόνο για την επιλογή της τάσης.

Από προεπιλογή το module είναι ρυθμισμένο να δίνει μεταβλητή τάση μέσω του ποτενσιόμετρου και μπορεί να ρυθμιστεί όπως επιθυμείτε. Με μεγεθυντικό φακό φαίνεται ότι το τελευταίο jumper (ADJ) είναι κολλημένο. Αν θέλετε να χρησιμοποιήσετε 1 από τις σταθερές τάσεις (1.8V, 2.5V, 3.3V, 5V, 9V ή 12V), τότε πρέπει να διακοπεί η σύνδεση στο ADJ. Αυτό μπορεί να κοπεί με ένα μικρό κοφτερό μαχαιράκι. Στη συνέχεια κολλάτε μια σύνδεση στην επιθυμητή τάση.

Διαστάσεις
Μήκος: 2cm
Πλάτος: 1,1cm
Ύψος: 0,46cm
