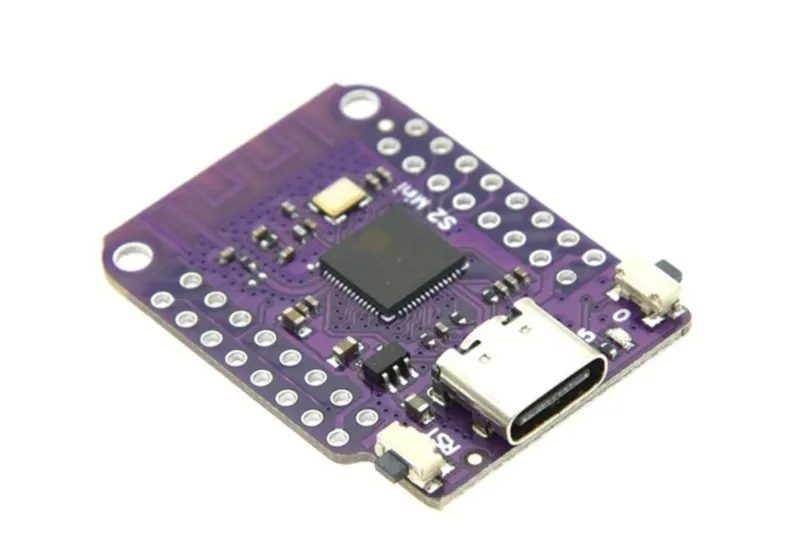

Wemos S2 Mini ESP32-S2

Αυτό το S2 Mini είναι εξοπλισμένο με ένα chip ESP32-S2. Αυτό έχει ταχύτητα ρολογιού έως και 240Mhz. Διαθέτει επίσης ενσωματωμένο WiFi. Χάρη στην έξυπνη διάταξη αυτής της πλακέτας, είναι στο ίδιο μέγεθος με το D1 Mini αλλά έχει 2x περισσότερες ακίδες.

Processor: ESP32-S2FN4R2
Ταχύτητα ρολογιού: 240Mhz
Αριθμός ακίδων: 32
Αριθμός GPIO ακίδων: 27
Αριθμός PWM ακίδων: 27 (maximaal 8 tegelijk)
Αριθμός αναλογικών εισόδων (ADC): 18
Αριθμός αναλογικών εξόδων (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flashgeheugen: 4MB
USB naar serieel coverter: ja, intern
Pinafstand: 2.54mm
USB aansluiting: USB-C

Header pins παρέχονται αλλά πρέπει ακόμη να κολληθούν.

Εγκατάσταση του Wemos S2 Mini στο Arduino IDE

1. Εγκαταστήστε το λογισμικό Arduino IDE (www.arduino.cc)
2. Μεταβείτε στο Arduino IDE στο BESTAND και μετά στο VOORKEUREN.
3. Στο MEER BOARD MANAGER URLS εισαγάγετε το ακόλουθο URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (αν υπάρχει ήδη ένα url, για παράδειγμα για τις πλακέτες ESP8266, τότε προσθέστε αυτό το url με ένα κόμμα ανάμεσα.
4. Τώρα μεταβείτε στα HULPMIDDELEN, BOARD και BOARD BEHEER
5. Βρείτε τη σωστή library (ESP32 by Espressif Systems) και εγκαταστήστε την (αυτό χρειάζεται μόνο 1 φορά)
6. Επιλέξτε την πλακέτα LOLIN S2 Mini στη λίστα στα HULPMIDDELEN, BOARD
7. Ρυθμίστε την ταχύτητα upload στα 115200 baud
8. Ρυθμίστε τη θύρα στη σωστή θύρα COM.

Wemos S2 Mini χωρίς θύρα COM

Για να ενεργοποιήσετε το S2 Mini, κρατήστε πατημένα ταυτόχρονα τα κουμπιά 0 και RST. Το S2 Mini θα αναγνωριστεί τώρα. Αφήστε τα κουμπιά και το S2 Mini μπορεί να προγραμματιστεί με το Arduino IDE

Διαστάσεις
Μήκος: 3,45cm
Πλάτος: 2,52cm
Ύψος: 0,44cm
