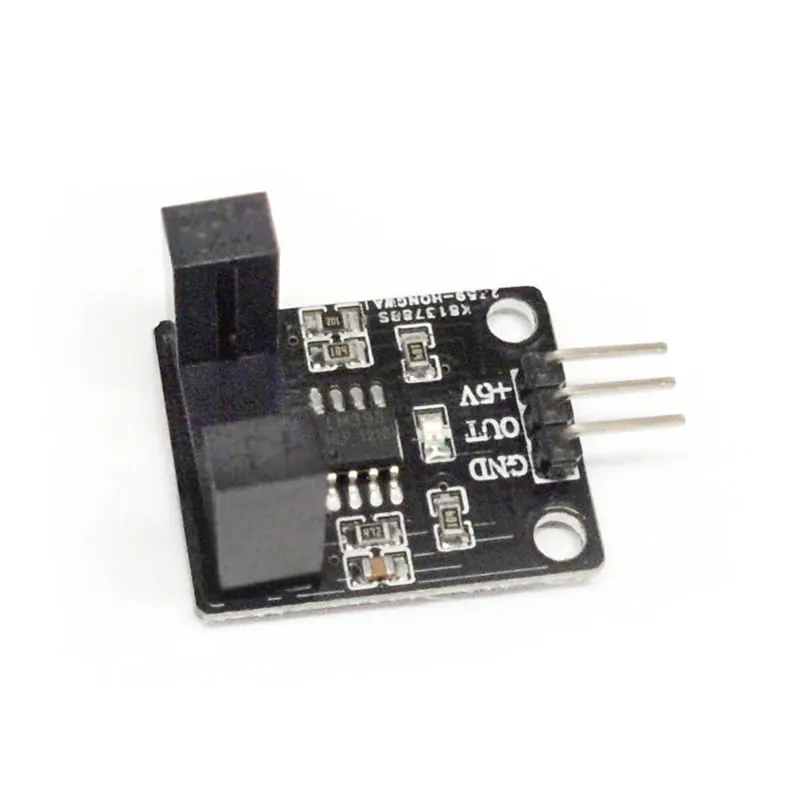

Μονάδα Αισθητήρα Φωτοφράκτη - 10mm

Η FC-33 Μονάδα Αισθητήρα Φωτοφράκτη είναι ένας αισθητήρας που χρησιμοποιείται για την ανίχνευση της παρουσίας αντικειμένων μέσω μιας δέσμης φωτός. Ο αισθητήρας αποτελείται από μια μονάδα πομπού και δέκτη, καθεμία από τις οποίες είναι εξοπλισμένη με ένα LED και ένα φωτοτρανζίστορ.

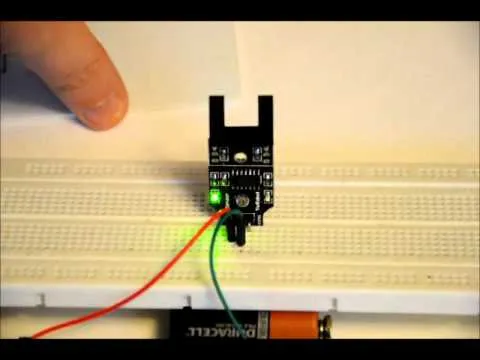

Η μονάδα πομπού εκπέμπει μια δέσμη φωτός, ενώ η μονάδα δέκτη ανιχνεύει το φως που ανακλάται από το αντικείμενο. Όταν δεν υπάρχει αντικείμενο, η δέσμη φωτός κατευθύνεται απευθείας στη μονάδα δέκτη και η έξοδος παραμένει ανενεργή. Όταν όμως υπάρχει αντικείμενο και διακόπτει τη δέσμη φωτός, η έξοδος του αισθητήρα ενεργοποιείται.

Αυτή η μονάδα χρησιμοποιείται, για παράδειγμα, για τη μέτρηση της ταχύτητας περιστροφής με έναν δίσκο με σχισμές. Επίσης σε έναν 3D εκτυπωτή ως αισθητήρας τερματισμού.

Το τμήμα ανίχνευσης έχει πλάτος 10mm.

Η μονάδα έχει 3 ακίδες που αναγράφονται πάνω στη μονάδα:
- VCC (3.3V έως 5V)
- GND (γείωση/min/ground)
- OUT (δείχνει αν ο φωτοφράκτης είναι ανοιχτός ή κλειστός)

Κατανάλωση ρεύματος: περ. 15mA
