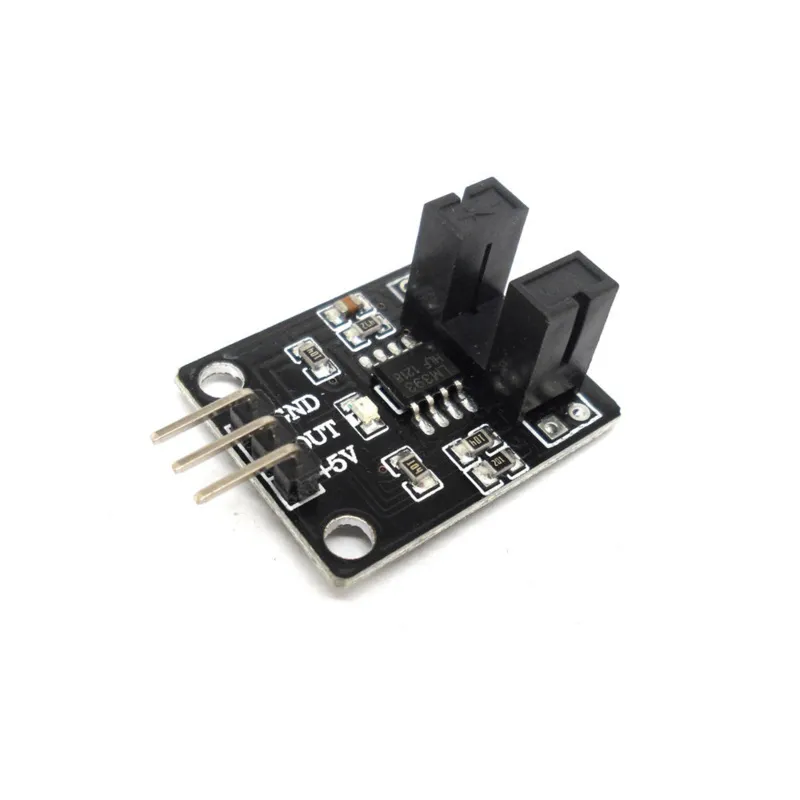

Μονάδα Αισθητήρα Καταμέτρησης Υπέρυθρων - 5mm

Η μονάδα αισθητήρα καταμέτρησης υπέρυθρων χρησιμοποιείται για την καταμέτρηση ή ανίχνευση αντικειμένων που κινούνται μέσα από τους ανιχνευτές σε σχήμα U (5MM).

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ:
Μονάδα αισθητήρα καταμέτρησης υπέρυθρων

ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΗΣ ΜΟΝΑΔΑΣ ΑΙΣΘΗΤΗΡΑ ΚΑΤΑΜΕΤΡΗΣΗΣ ΥΠΕΡΥΘΡΩΝ:
Ζεύγος πομπού/δέκτη IR
Κύκλωμα συγκριτή LM393 για καθαρή ανίχνευση
LED ένδειξης ανίχνευσης:
Συμβατό με 3.3 και 5V

Η μονάδα διαθέτει ζεύγος πομπού και δέκτη IR που βρίσκονται αντικριστά μέσα σε περίβλημα σε σχήμα U. Ένα αντικείμενο που περνά ανάμεσα από αυτά τα στηρίγματα διακόπτει τη δέσμη IR.

Αυτές οι μονάδες χρησιμοποιούνται συνήθως για να μετρούν κάτι καθώς περνά ανάμεσα από τα στηρίγματα. Αυτό μπορεί να είναι γρανάζια σε έναν τροχό όταν μετρά στροφές ή RPM, ή κάτι όπως pellets που πέφτουν από μια χοάνη αν αποτελεί μέρος τροφοδότη για σόμπα pellet ή κουνέλι. Μια άλλη χρήση είναι ως οπτικός τερματικός διακόπτης ή για να ανιχνεύει πότε κάτι είναι ανοιχτό ή κλειστό, όταν ένα αντικείμενο κινείται μέσα ή έξω από τη δέσμη.

Η έξοδος του αισθητήρα είναι συνήθως ΧΑΜΗΛΗ και το κόκκινο LED στη μονάδα θα είναι συνήθως αναμμένο. Αν η δέσμη IR ανάμεσα στα στηρίγματα διακοπεί, η έξοδος γίνεται ΥΨΗΛΗ και το LED σβήνει.

Συνδέσεις μονάδας
Η μονάδα διαθέτει κεφαλίδα 3 ακίδων για τη δημιουργία συνδέσεων.

1 x 3 κεφαλίδα

GND – Γείωση
OUT – Έξοδος, κανονικά ΧΑΜΗΛΗ. Γίνεται ΥΨΗΛΗ όταν η δέσμη IR διακοπεί
VCC – 3.3 – 5V
Η μονάδα έχει δύο οπές για στερέωση.

Παρότι αυτή η μονάδα είναι λειτουργικά παρόμοια με φθηνότερες μονάδες Light Block Sensor, η Infrared Counting Sensor Module έχει πολύ υψηλότερα και πιο φαρδιά στηρίγματα ανίχνευσης και κύκλωμα συγκριτή LM393, που την καθιστούν πιο ανθεκτική και ευέλικτη σε εφαρμογές όπου μπορεί να χρησιμοποιηθεί.

Μέγεθος: 32 mm X 11 mm X 20 mm;
