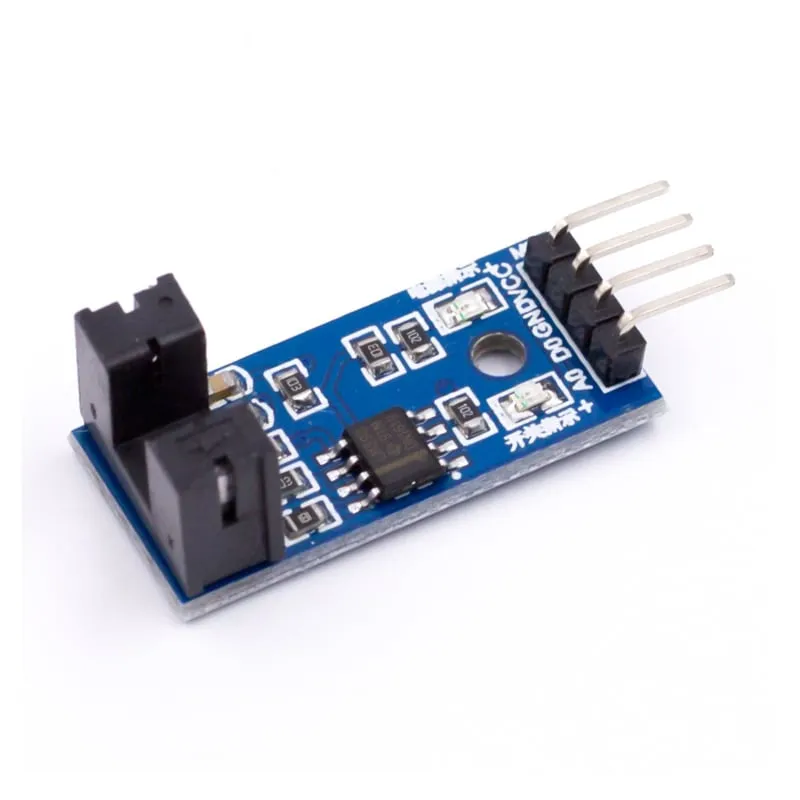

Μονάδα οπτικού αισθητήρα ταχύτητας

Ο κύριος σκοπός αυτής της μονάδας είναι να ελέγχει την ταχύτητα του κινητήρα.

Χρησιμοποιείται ευρέως σε ανίχνευση ταχύτητας κινητήρα, μέτρηση παλμών, όριο θέσης, κ.λπ.

Μπορεί να χρησιμοποιηθεί με μικροελεγκτή όπως το Arduino για ανίχνευση ταχύτητας κινητήρα, μέτρηση παλμών, όριο θέσης, κ.λπ. Βασικά, κάθε ταχύμετρο μετρά απλά την ταχύτητα με την οποία συμβαίνει ένα γεγονός.

Συνήθως αυτό γίνεται με την καταμέτρηση των γεγονότων για μια συγκεκριμένη χρονική περίοδο (διάστημα ολοκλήρωσης) και στη συνέχεια με την απλή διαίρεση του αριθμού των γεγονότων με τον χρόνο για να ληφθεί η ταχύτητα.

Αυτή είναι μια εύκολη μονάδα για εργασία. Φυσική διακοπή της οπτικής διαδρομής του οπτικού αισθητήρα από κάποιον τροχό με σχισμές ή παρόμοιο μηχανισμό (ένας οπτικός αισθητήρας συνήθως αποτελείται από μια φωτοεκπέμπουσα δίοδο που παρέχει τον φωτισμό και ένα φωτοτρανζίστορ που ανιχνεύει την παρουσία ή απουσία αυτού του φωτισμού).

Ο οπτικός αισθητήρας που χρησιμοποιείται εδώ αποτελείται από μια υπέρυθρη φωτοεκπέμπουσα δίοδο και ένα φωτοτρανζίστορ. Αυτό αποτρέπει τόσο τις παρεμβολές από αδέσποτες εξωτερικές πηγές φωτός όσο και, με τη ρύθμιση των δύο εξαρτημάτων μεταξύ τους για συγκεκριμένη συχνότητα ακτινοβολίας, παραμένουν ανθεκτικά σε ανεπιθύμητες παρεμβολές.

Η διεπαφή εξόδου DO μπορεί να συνδεθεί απευθείας σε μια θύρα IO μικροελεγκτή, εάν υπάρχει αισθητήρας ανίχνευσης διακοπής, όπως μπορεί να ανιχνεύσει την ταχύτητα του κωδικοποιητή του κινητήρα.

Οι μονάδες DO μπορούν να συνδεθούν με ρελέ, τερματικό διακόπτη και άλλες λειτουργίες, μπορεί επίσης να συνθέσει συναγερμό με την ενεργή μονάδα βομβητή.

Περιλαμβάνει:

Αισθητήρας οπτικής σύζευξης, πλάτος 5 mm;

Λυχνία κατάστασης εξόδου:

Όταν η έξοδος είναι υψηλή, τα φώτα είναι σβηστά. Όταν η έξοδος είναι χαμηλού επιπέδου, είναι αναμμένα. (Όταν καλύπτεται, θα παράγει υψηλό επίπεδο· διαφορετικά θα παράγει χαμηλό επίπεδο)
Εξοπλισμένο με σταθερή οπή βίδας, εύκολη εγκατάσταση!
Χρησιμοποιεί τον συγκριτή ευρείας τάσης LM393
Προδιαγραφή:

Τάση λειτουργίας (VDC): 3,3 έως 5

Comparator: LM393

Έξοδος: Ψηφιακή έξοδος διακόπτη (0 και 1)

Μήκος (mm): 32

Πλάτος (mm): 14

Ύψος (mm): 13

Βάρος (g): 2

Προδιαγραφή καλωδίωσης:

VCC Συνδέστε το θετικό τροφοδοσίας 3.3 5 v
GND Συνδέστε το αρνητικό τροφοδοσίας
DO Έξοδος σήματος εναλλαγής TTL:
AO Αυτή η μονάδα δεν λειτουργεί
Το πακέτο περιλαμβάνει:
1 x μονάδα αισθητήρα μέτρησης ταχύτητας
