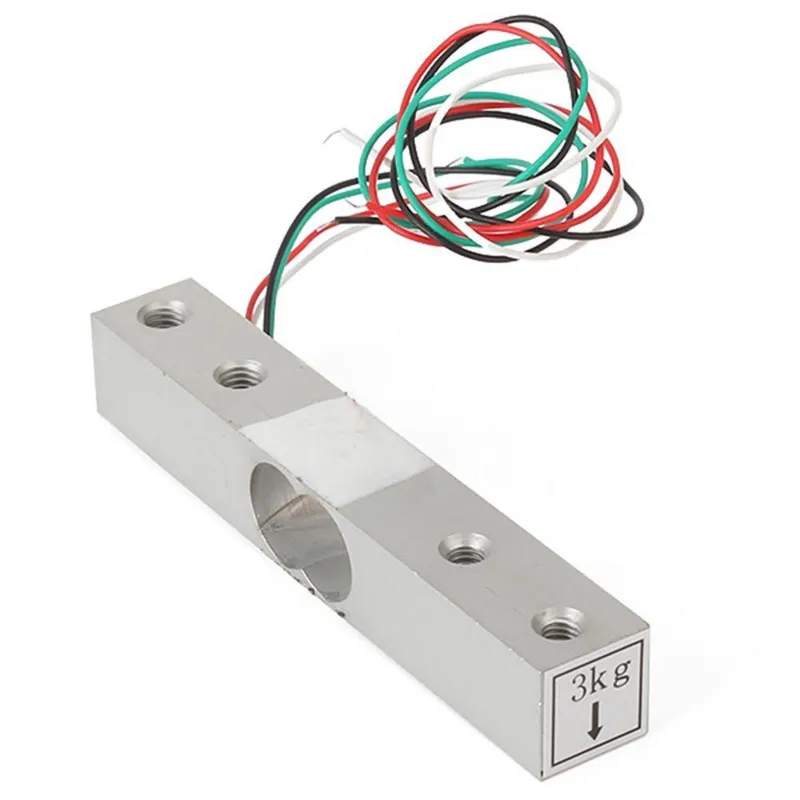

Αισθητήρας κυψέλης ζύγισης 3 kg YZC-131 με καλωδίωση - για ψηφιακή ζύγιση

Ένας αισθητήρας κυψέλης ζύγισης ή Load Cell sensor κατάλληλος για μέτρηση έως 3 kg και χρησιμοποιείται μεταξύ άλλων σε ψηφιακές ζυγαριές κουζίνας. Για να διαβάσεις τον αισθητήρα χρειάζεσαι έναν ενισχυτή HX-711 Load Cell. Δεν μπορείς να συνδέσεις τον αισθητήρα απευθείας σε Arduino.

Υπάρχουν 4 σπειρωτές οπές στο Load Cell ώστε να το τοποθετήσεις σταθερά με βίδες M4. Κατά την τοποθέτηση, φρόντισε να τοποθετηθεί σωστά για αξιόπιστη μέτρηση: με το πράσινο βέλος προς το έδαφος

Τεχνικές προδιαγραφές

• Εύρος μέτρησης: 0 έως 3 kg
• Διαστάσεις: 75 x 12.70 x 12.70 mm
• Βάρος: 30 gram
• Αριθμός καλωδίων: 4

Καλώδια σύνδεσης

• Κόκκινο: + Excitation
• Μαύρο: - Excitation
• Πράσινο: + Σήμα
• Λευκό: - Σήμα
