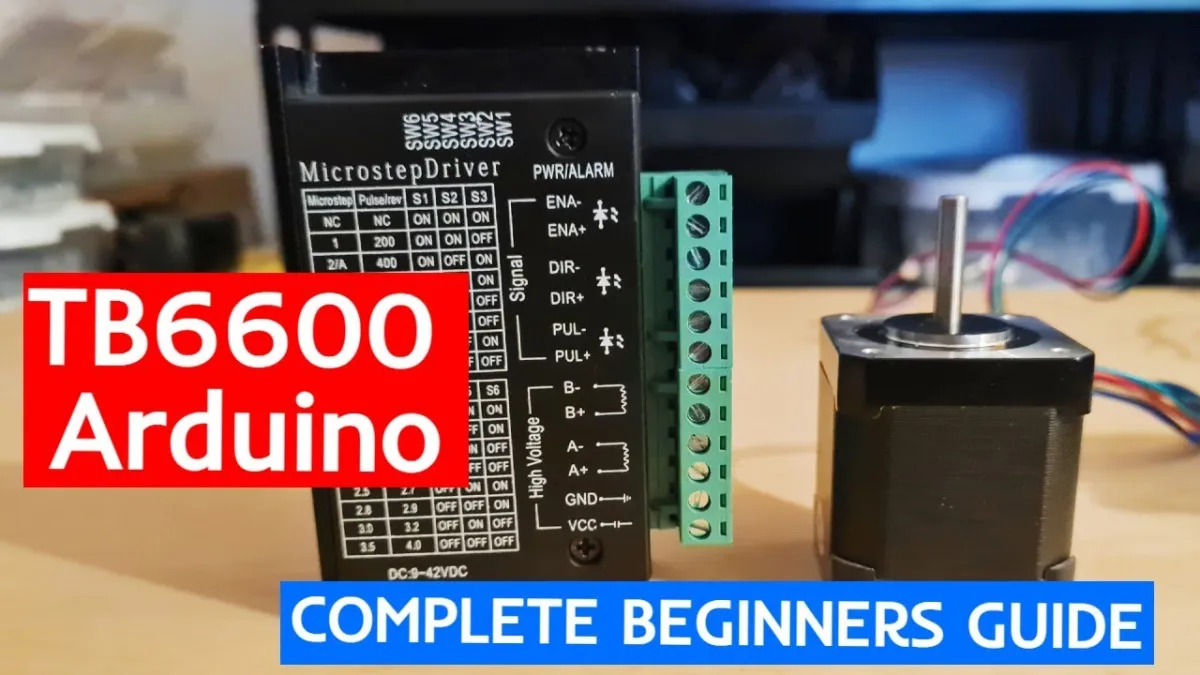

TB6600 Οδηγός βηματικού κινητήρα για Nema 17/23/34 | 9-42V 4A

Το TB6600 Οδηγός Βηματικού Κινητήρα είναι μια επαγγελματική και εύχρηστη μονάδα, ιδανική για τον έλεγχο ενός ευρέος φάσματος βηματικών κινητήρων σε διάφορες εφαρμογές όπως CNC μηχανές, 3D εκτυπωτές και ρομποτική. Αυτός ο οδηγός είναι ιδιαίτερα κατάλληλος για ευρέως χρησιμοποιούμενους βηματικούς κινητήρες όπως Nema 17, Nema 23 και Nema 34, αλλά είναι επίσης συμβατός με πολλούς άλλους τύπους βηματικών κινητήρων. Χάρη στην υποστήριξη ψηφιακού παλμικού σήματος 5V, ο οδηγός ελέγχεται εύκολα με μικροελεγκτές όπως το Arduino. Το ευρύ εύρος λειτουργίας από 9 έως 42 VDC και η μέγιστη ικανότητα ρεύματος 4A εξασφαλίζουν ότι το TB6600 παρέχει επαρκή ισχύ για τους περισσότερους βηματικούς κινητήρες.

Ο οδηγός υποστηρίζει τόσο έλεγχο ταχύτητας όσο και κατεύθυνσης, και με τους 6 διακόπτες DIP στο πλάι μπορείτε εύκολα να ρυθμίσετε τις μικροβηματικές ρυθμίσεις και το ρεύμα εξόδου. Διατίθενται 7 διαφορετικές επιλογές μικροβημάτων (1, 2/A, 2/B, 4, 8, 16, 32) και 8 ρυθμιζόμενα επίπεδα ρεύματος (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A).

Προδιαγραφές:

• Τάση εισόδου: 9-42V DC
• Ρεύμα εξόδου: 0,5A-4,0A
• Λειτουργία οδήγησης: Διπλή σταθερή έξοδος ρεύματος PWM
• Μικροβήματα: 7 επίπεδα (1, 2/A, 2/B, 4, 8, 16, 32)
• Ρυθμίσεις ρεύματος: 8 επίπεδα (0.5A - 4A)
• Αντιπαρεμβολή: Υψηλή ικανότητα αντιπαρεμβολής
• Επίπεδο θορύβου: Χαμηλοί κραδασμοί και χαμηλός θόρυβος
• Αντίσταση μόνωσης: >500MΩ σε κανονική θερμοκρασία και πίεση
• Ισχύς μόνωσης: 500V/min σε κανονική θερμοκρασία και πίεση
• Προστασία: Υπερθέρμανση, υπερένταση, κλείδωμα υπότασης, προστασία αντιστροφής της τάσης εισόδου
• Συμβατότητα: Κατάλληλο για π.χ. Nema 17, Nema 23, Nema 34 και πολλούς άλλους βηματικούς κινητήρες
• Ψύξη: Φυσική ψύξη ή εξαναγκασμένη αερόψυξη
• Θερμοκρασία αποθήκευσης: -20°C έως 65°C
• Υγρασία περιβάλλοντος: <80% RH (χωρίς συμπύκνωση, χωρίς παγετό)
• Αντοχή σε κραδασμούς: Μέγιστο 5,7 m/s²

Συμβουλές χρήσης:

• Αποφύγετε τη χρήση σε περιβάλλοντα με σκόνη, λάδι, διαβρωτικά αέρια ή εκρηκτικές ουσίες.
• Βεβαιωθείτε ότι οι γραμμές σήματος παλμού και κατεύθυνσης δεν τοποθετούνται κοντά στις γραμμές του κινητήρα και της τροφοδοσίας· κρατήστε τις τουλάχιστον 10 cm μακριά μεταξύ τους.
• Μην αποσυνδέετε την τροφοδοσία του οδηγού ενώ η τροφοδοσία είναι ενεργοποιημένη, για να αποφύγετε ζημιά.
• Βεβαιωθείτε ότι η καλωδίωση είναι σωστά συνδεδεμένη χωρίς εκτεθειμένα άκρα, για να αποφύγετε ακούσιο βραχυκύκλωμα και ζημιά.

Το TB6600 Οδηγός Βηματικού Κινητήρα είναι μια αξιόπιστη επιλογή τόσο για επαγγελματίες όσο και για χομπίστες που απαιτούν ακρίβεια και ευελιξία στις κινήσεις των βηματικών κινητήρων τους.
