Διάγραμμα σύνδεσης και παράδειγμα κώδικα

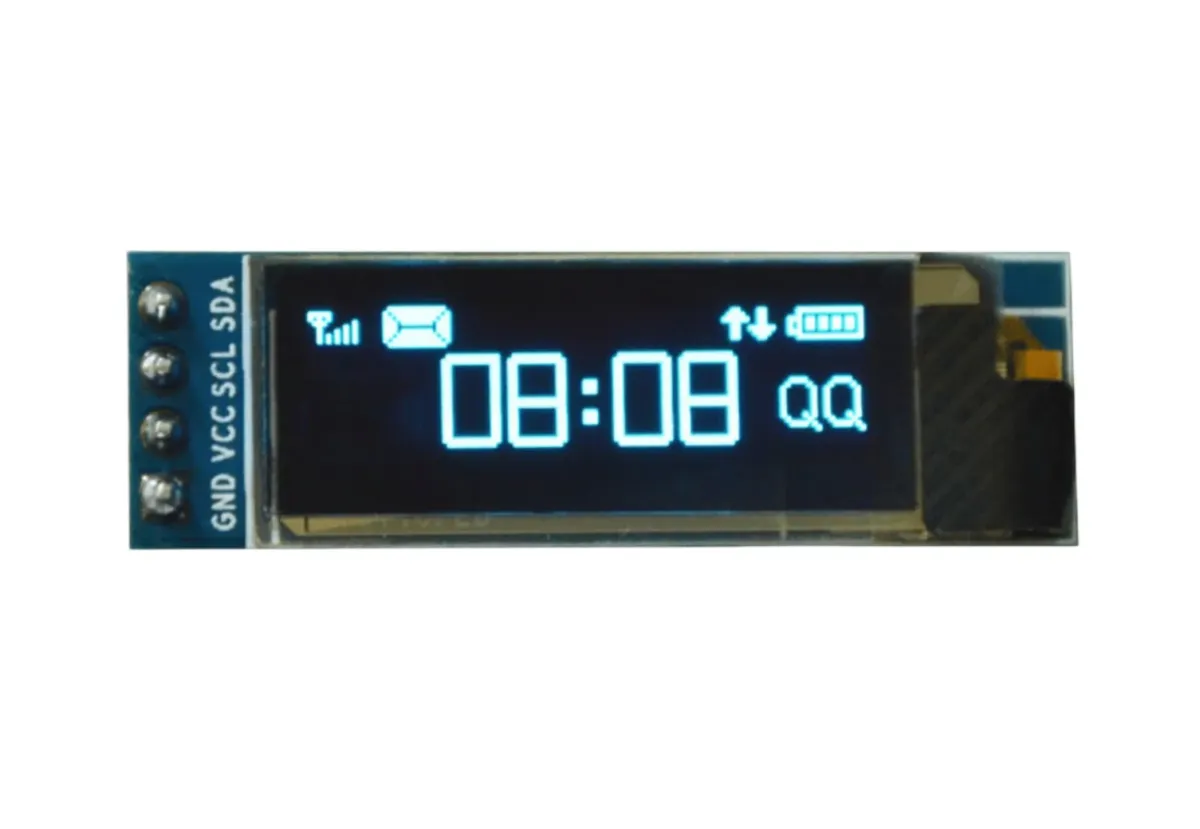

Έτσι συνδέεις το Mini OLED display λευκό 0.91 inch 128x32 I2C σε ένα Arduino UNO ή ESP32, με ένα παράδειγμα sketch που μπορείς να ανεβάσεις αμέσως.

Επίδειξη οθόνης OLED I2C 0,91 ιντσών

Αυτό το έργο δείχνει πώς να αρχικοποιήσετε και να εμφανίσετε κείμενο και έναν ζωντανό μετρητή σε μια οθόνη OLED I2C 128x32 0,91 ιντσών. Η οθόνη συνδέεται απευθείας στις ακίδες I2C του Arduino Uno (A4 και A5) και ενημερώνεται συνεχώς.

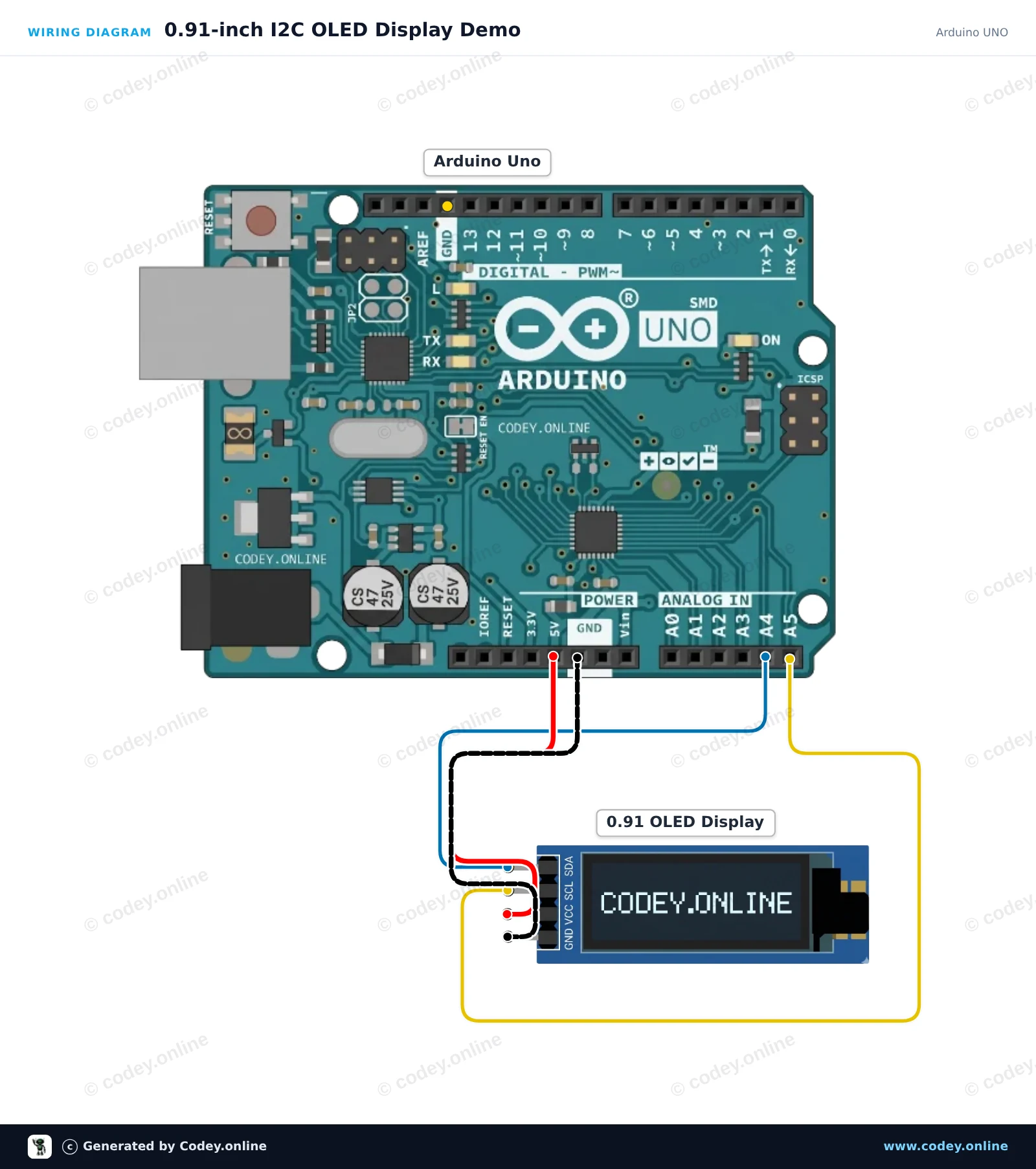

Διάγραμμα σύνδεσης: Mini OLED display λευκό 0.91 inch 128x32 I2C σε ένα Arduino UNO
Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

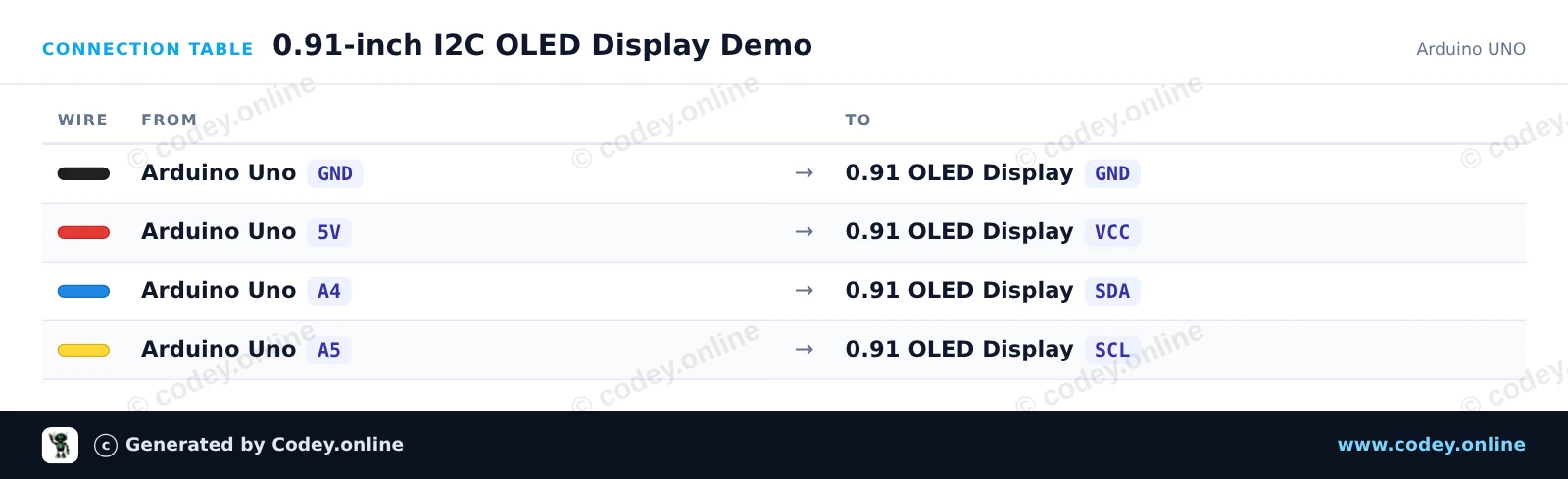

Πίνακας σύνδεσης: Mini OLED display λευκό 0.91 inch 128x32 I2C σε ένα Arduino UNO
Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση
0_91_inch_I2C_OLED_Display_Demo.ino · μεταγλωττισμένο και δοκιμασμένο
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.91-inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.91 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);

unsigned long counter = 0;

void setup() {
  u8g2.begin();
}

void loop() {
  u8g2.clearBuffer();

  u8g2.setFont(u8g2_font_6x10_tf);
  u8g2.drawStr(0, 10, "0.91\" OLED Demo");

  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.setCursor(0, 26);
  u8g2.print(F("Count: "));
  u8g2.print(counter);

  u8g2.sendBuffer();

  counter++;
  delay(500);
}

Απαραίτητες βιβλιοθήκες: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 0.91 ίντσας OLED οθόνη επίδειξης

Αυτό το έργο εμφανίζει κείμενο και έναν μετρητή που τρέχει σε μια οθόνη OLED I2C 128x32 0.91 ίντσας με το ESP32. Συνδέστε την οθόνη απευθείας στα προεπιλεγμένα pins I2C (GPIO 21 και 22) και τροφοδοτήστε την με 3.3V. Ανεβάστε το sketch και δείτε την οθόνη να ανανεώνεται κάθε δευτερόλεπτο.

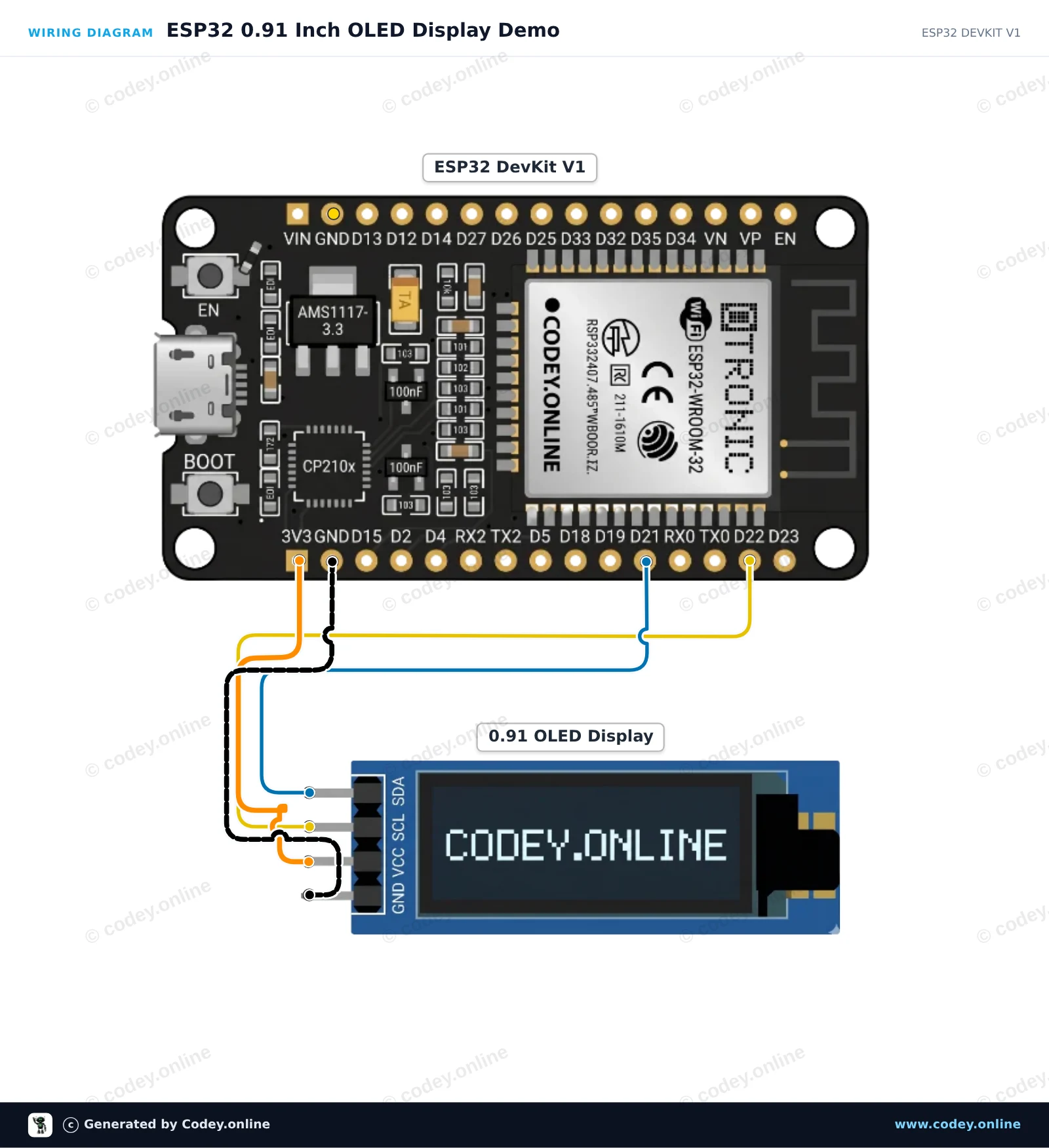

Διάγραμμα σύνδεσης: Mini OLED display λευκό 0.91 inch 128x32 I2C σε ένα ESP32 DevKit V1
Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

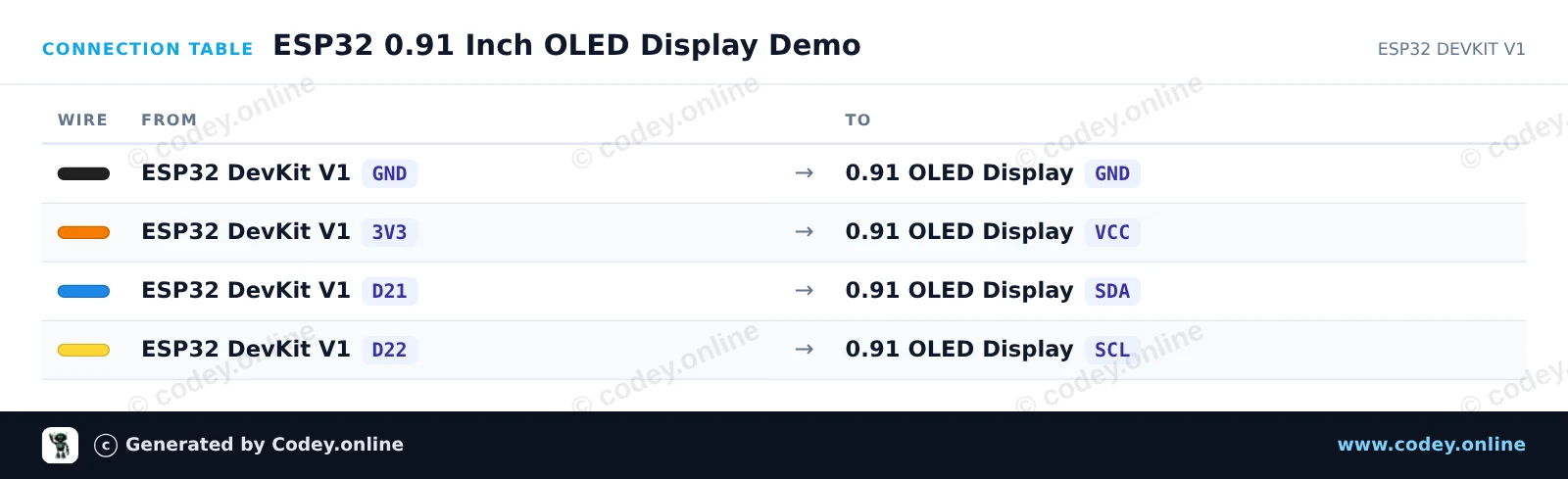

Πίνακας σύνδεσης: Mini OLED display λευκό 0.91 inch 128x32 I2C σε ένα ESP32 DevKit V1
Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση
ESP32_0_91_Inch_OLED_Display_Demo.ino · μεταγλωττισμένο και δοκιμασμένο
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.91 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.91 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA (GPIO 21), SCL (GPIO 22)
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(F("Hello from ESP32!"));

  display.setTextSize(2);
  display.setCursor(0, 14);
  display.print(F("Count: "));
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Απαραίτητες βιβλιοθήκες: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online
