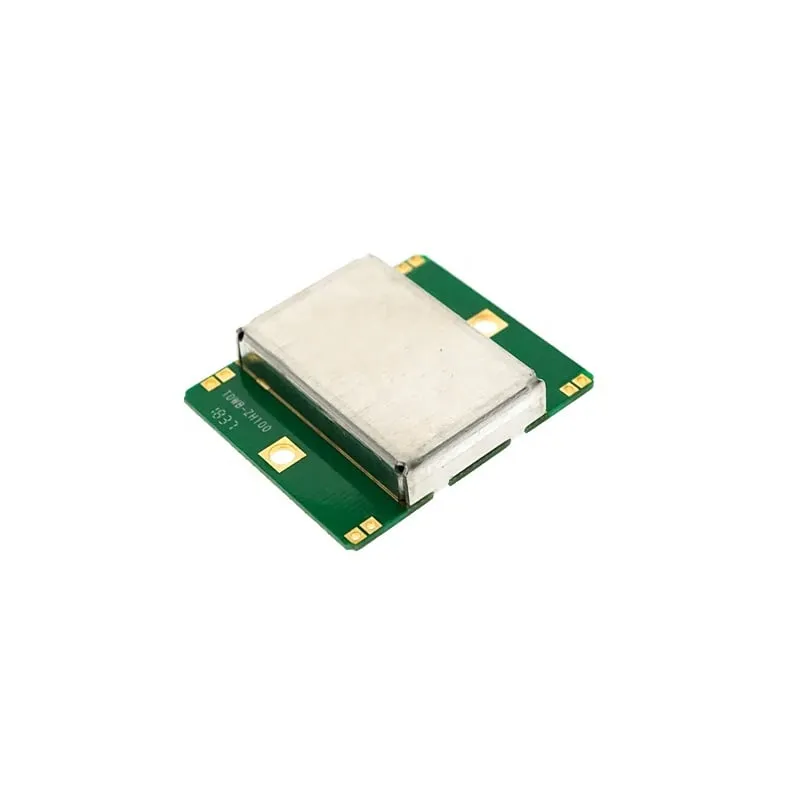

Μικροκυματικός αισθητήρας ραντάρ Doppler HB100

Αυτός ο HB100 Miniature Microwave Motion Sensor είναι μια μονάδα πομποδέκτη Doppler X-Band Bi-Static. Ο ενσωματωμένος ταλαντωτής διηλεκτρικού συντονιστή (DRO) και μια συστοιχία από κεραίες patch Microstrip τον καθιστούν ιδανικό για χρήση OEM σε εξοπλισμό ανίχνευσης κίνησης. Αυτή η μονάδα είναι ιδανική για τη μείωση ψευδών συναγερμών σε ανιχνευτές εισβολής σε συνεργασία με παθητικό υπέρυθρο (PIR) αισθητήρα. Μπορεί επίσης να χρησιμοποιηθεί για αυτόματο άνοιγμα θυρών και για την ταχύτητα οχημάτων.

Χαρακτηριστικά:

Εξαιρετική αντικατάσταση για ελαττωματική ή χαλασμένη μονάδα αισθητήρα κίνησης μικροκυματικού ραντάρ Doppler
Πολύ ανθεκτικό σε παρεμβολές ραδιοσυχνοτήτων
Εύρος ανίχνευσης: Πάνω από 20 μέτρα
Ισχύς εξόδου: 5mW
Διαστάσεις (Μ x Π x Υ): Περίπου. 1,75 x 1,45 x 0,3 ίντσες / 4,4 x 3,7 x 0,8 cm
Ανίχνευση χωρίς επαφή
Ανεξάρτητο από θερμοκρασία, υγρασία, θόρυβο, ροή αέρα, σκόνη, φως κ.λπ., κατάλληλο για απαιτητικά περιβάλλοντα
Ισχυρή αντοχή σε παρεμβολές RF
Χαμηλό κόστος και χαμηλή κατανάλωση ενέργειας.
RF ο Microwave Sensor.and χρησιμοποιεί την αρχή Doppler.

Προδιαγραφές:

Πομπός:
Συχνότητα: 10.525GHz
Ακρίβεια ρύθμισης συχνότητας: 3MHz
Ισχύς εξόδου (Ελάχ.): 13dBm EIRP
Τάση λειτουργίας: + 5V +/- 0,25V
Ρεύμα λειτουργίας (CW): 60mA μέγ., 37mA τυπικό
Εκπομπή αρμονικών: -10dBm

Δέκτης:
Ευαισθησία (λόγος S/N 10dB) σε εύρος ζώνης 3Hz έως 80Hz: -86dBm
Θόρυβος σε εύρος ζώνης 3Hz έως 80Hz: 10μV
Κέρδος κεραίας: 8dBi
Επίπεδο E 3dB Πλάτος: 36 '.
Επίπεδο H 3dB Πλάτος: 72 '

Διαστάσεις
Μήκος: 4,62cm
Πλάτος: 3,6cm
Ύψος: 0,85cm
