Διάγραμμα σύνδεσης και παράδειγμα κώδικα

Έτσι συνδέεις το LD2410C 24GHz αισθητήρας ανθρώπινης παρουσίας module σε ένα Arduino UNO ή ESP32, με ένα παράδειγμα sketch που μπορείς να ανεβάσεις αμέσως.

Ανίχνευση ανθρώπινης παρουσίας με LD2410C

Αυτό το έργο ανιχνεύει ανθρώπινη παρουσία χρησιμοποιώντας το ψηφιακό pin εξόδου του αισθητήρα ραντάρ mmWave LD2410C 24GHz. Όταν ανιχνευτεί κίνηση ή στατική παρουσία, ανάβει το ενσωματωμένο LED και η κατάσταση αναφέρεται στο Serial Monitor.

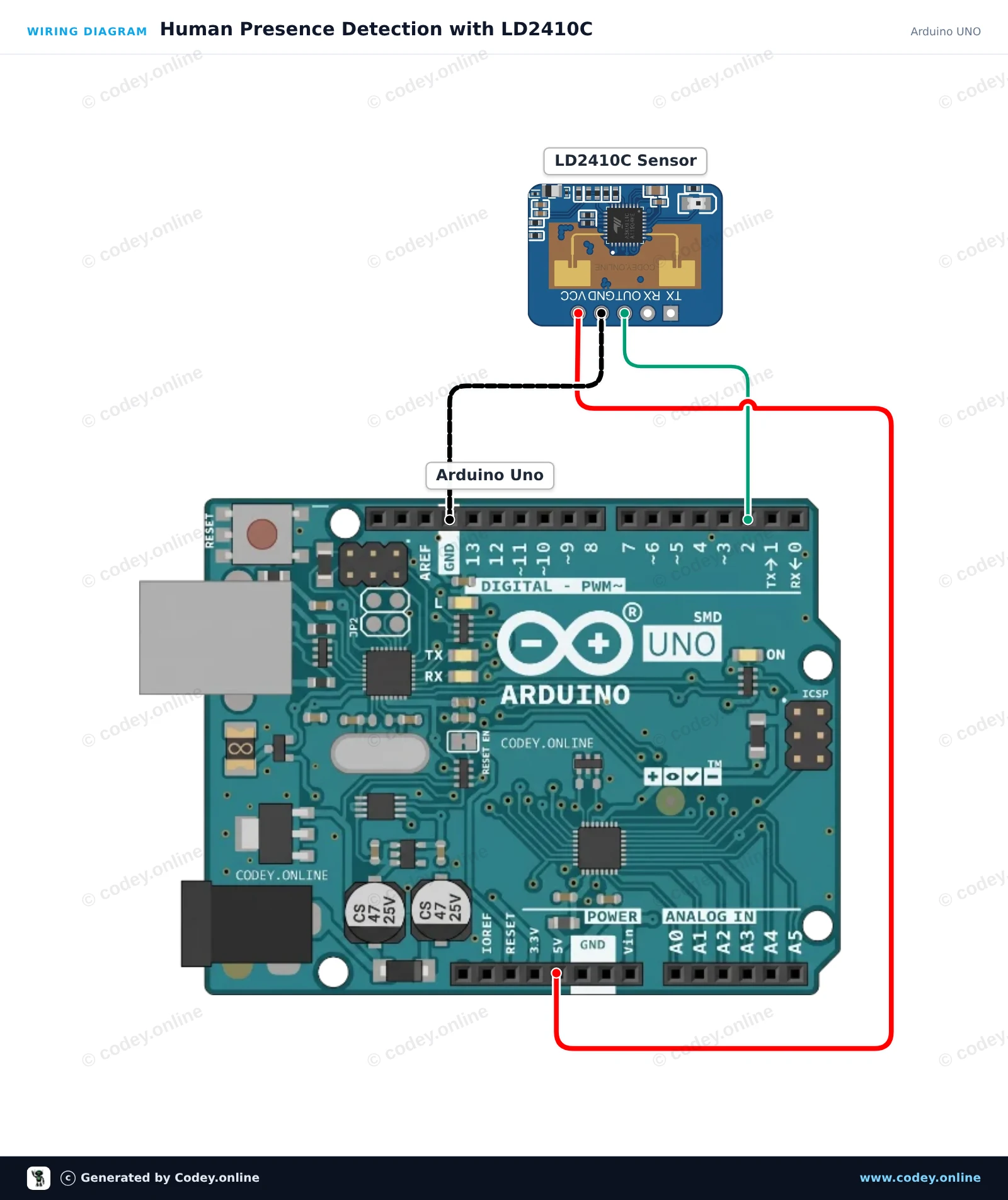

Διάγραμμα σύνδεσης: LD2410C 24GHz αισθητήρας ανθρώπινης παρουσίας module σε ένα Arduino UNO
Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

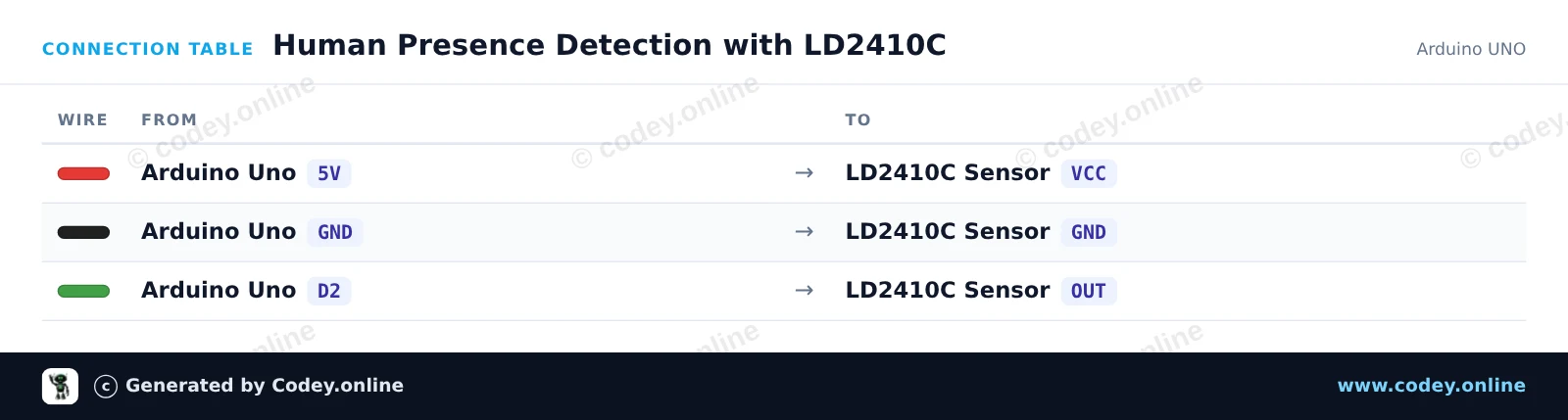

Πίνακας σύνδεσης: LD2410C 24GHz αισθητήρας ανθρώπινης παρουσίας module σε ένα Arduino UNO
Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση
Human_Presence_Detection_with_LD2410C.ino · μεταγλωττισμένο και δοκιμασμένο
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Human Presence Detection with LD2410C
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Human Presence Sensor LD2410C
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LD2410C Human Presence Detection Example
// Reads the OUT pin to detect human presence

const int PRESENCE_PIN = 2;
const int LED_PIN = 13;

int lastState = -1;

void setup() {
  pinMode(PRESENCE_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("LD2410C Presence Sensor Ready"));
}

void loop() {
  int currentState = digitalRead(PRESENCE_PIN);

  // Update on state change
  if (currentState != lastState) {
    lastState = currentState;

    if (currentState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println(F("Target detected: Presence confirmed!"));
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println(F("No target detected."));
    }
  }

  delay(50);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ανίχνευση ανθρώπινης παρουσίας LD2410C

Αυτό το κύκλωμα διαβάζει δεδομένα ραντάρ mmWave σε πραγματικό χρόνο από τον αισθητήρα LD2410C μέσω UART χρησιμοποιώντας ESP32 Serial2. Ένας διαιρέτης τάσης με αντιστάσεις (1kΩ / 2kΩ) ρίχνει με ασφάλεια την έξοδο TX 5V του αισθητήρα στα 3.3V για το pin RX2 του ESP32. Η παρουσία, οι ακίνητοι στόχοι και οι κινούμενοι στόχοι εμφανίζονται στο Serial Monitor.

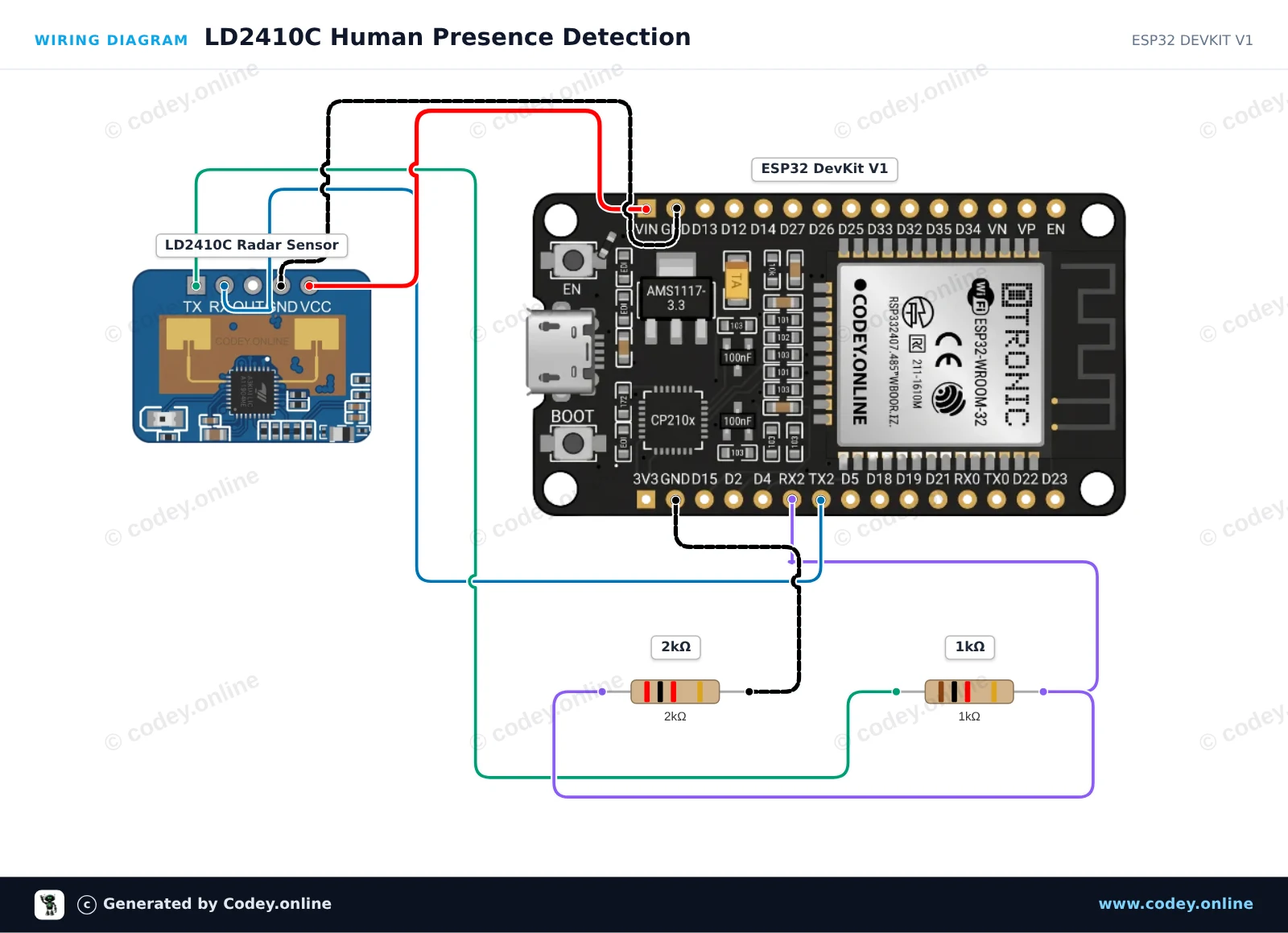

Διάγραμμα σύνδεσης: LD2410C 24GHz αισθητήρας ανθρώπινης παρουσίας module σε ένα ESP32 DevKit V1
Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

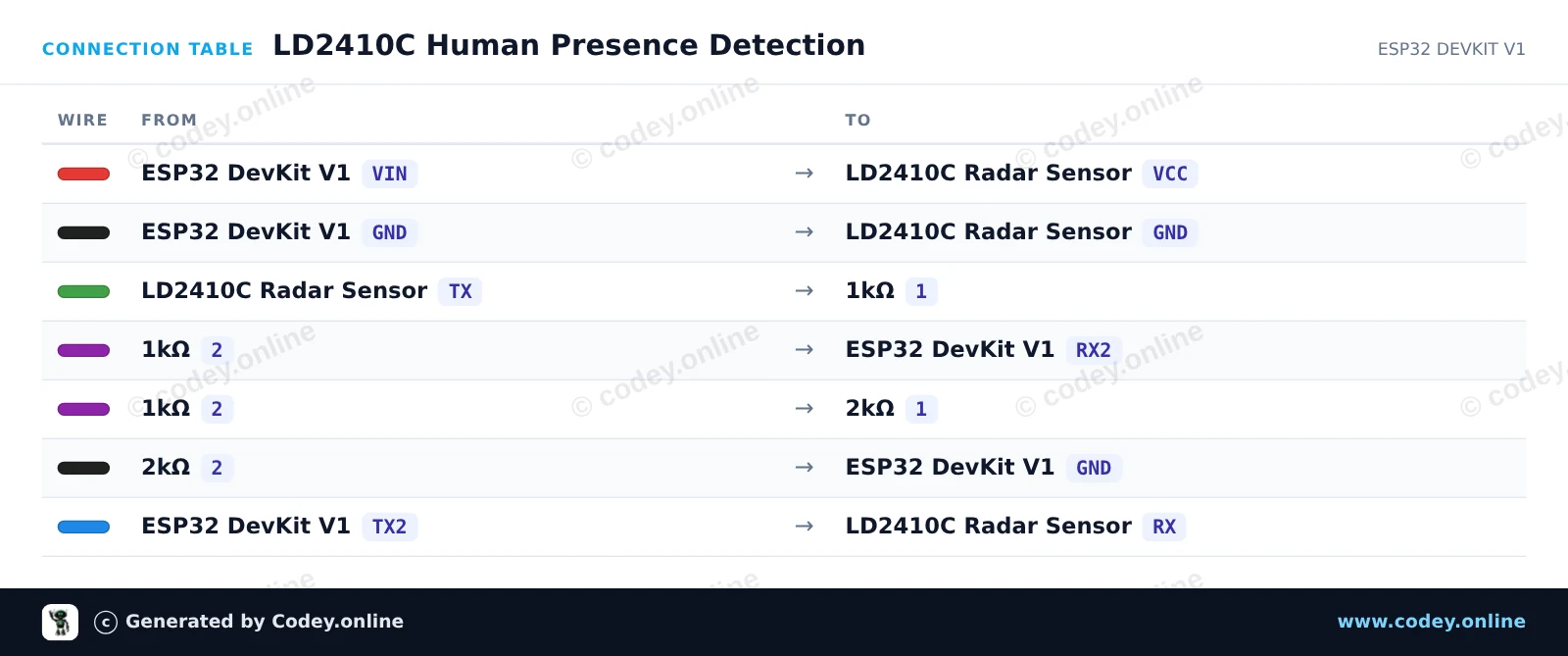

Πίνακας σύνδεσης: LD2410C 24GHz αισθητήρας ανθρώπινης παρουσίας module σε ένα ESP32 DevKit V1
Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση
LD2410C_Human_Presence_Detection.ino · μεταγλωττισμένο και δοκιμασμένο
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LD2410C Human Presence Detection
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Human Presence Sensor LD2410C
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <ld2410.h>

ld2410 radar;
uint32_t lastPrint = 0;

void setup() {
  Serial.begin(115200);
  // LD2410C default baud rate is 256000 on Serial2 (RX: 16, TX: 17)
  Serial2.begin(256000, SERIAL_8N1, 16, 17);

  Serial.println("Connecting to LD2410C sensor...");
  if (radar.begin(Serial2)) {
    Serial.println("LD2410C sensor initialized successfully!");
  } else {
    Serial.println("Sensor initialization failed. Check wiring and power.");
  }
}

void loop() {
  radar.read();

  if (radar.isConnected() && (millis() - lastPrint > 500)) {
    lastPrint = millis();

    if (radar.presenceDetected()) {
      Serial.print("Presence: DETECTED | ");
      if (radar.movingTargetDetected()) {
        Serial.print("Moving Target: ");
        Serial.print(radar.movingTargetDistance());
        Serial.print(" cm | ");
      }
      if (radar.stationaryTargetDetected()) {
        Serial.print("Stationary Target: ");
        Serial.print(radar.stationaryTargetDistance());
        Serial.print(" cm");
      }
      Serial.println();
    } else {
      Serial.println("Presence: None");
    }
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

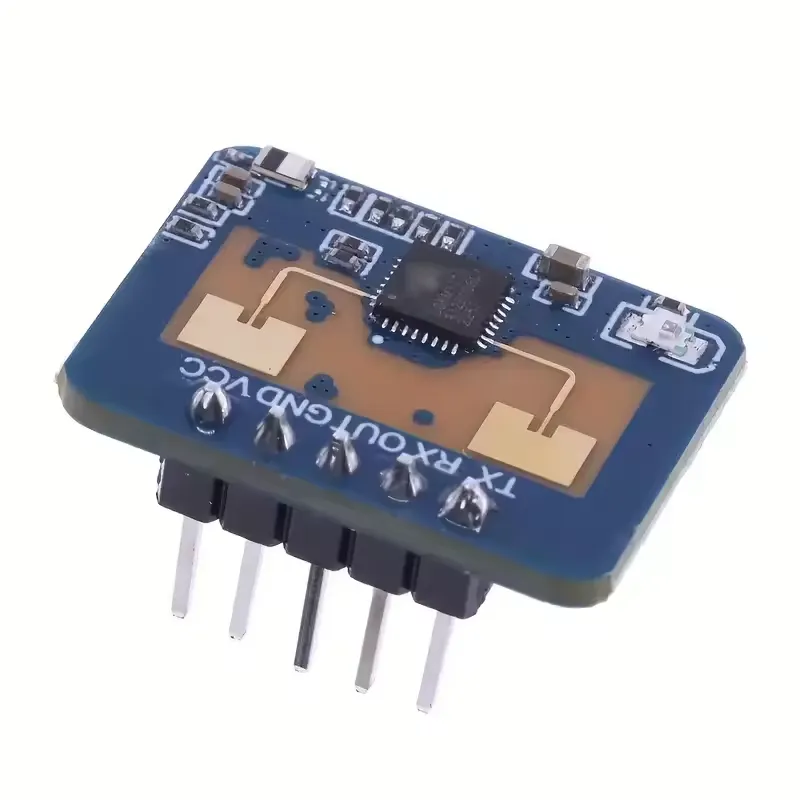

LD2410C 24GHz αισθητήρας ανθρώπινης παρουσίας module

Το LD2410C είναι ένας προηγμένος αισθητήρας παρουσίας που ανιχνεύει ανθρώπινες κινήσεις με τη βοήθεια 24 GHz FMCW ραντάρ χιλιοστομετρικών κυμάτων. Σε αντίθεση με τους παραδοσιακούς PIR αισθητήρες, αυτό το module λειτουργεί μέσω μικροκυμάτων και του φαινομένου Doppler, επιτρέποντάς του να αντιλαμβάνεται κινήσεις μέσα από σχεδόν όλα τα υλικά, εκτός από το μέταλλο.

Κύρια χαρακτηριστικά

  • Εύρος ανίχνευσης από 0,75 έως 6 μέτρα με γωνία ανίχνευσης ± 60°
  • Ανιχνεύει τόσο κινούμενα όσο και ακίνητα άτομα
  • Κατάσταση αναγνώσιμη μέσω pin "OUT", διεπαφής UART ή Bluetooth
  • Ρυθμιζόμενη ευαισθησία, περιοχές ανίχνευσης και καθυστέρηση μέσω app ή pc
  • Λειτουργεί μεταξύ -40 °C και +85 °C, ανεπηρέαστο από φως, σκόνη και υγρασία
  • Συμπαγές μέγεθος: 22 x 16 mm και χαμηλή κατανάλωση ρεύματος 79 mA στα 5 V
  • Plug-and-play με σύνδεσμο 5 ακίδων, κατάλληλο για Arduino, Raspberry Pi, ESP32
  • Συμβατό με Home Assistant και ESP Home

Δυνατότητες χρήσης

  • Άμεση σύνδεση με Home Assistant μέσω Bluetooth για έξυπνο αυτοματισμό
  • Ρύθμιση με την app HLKRadarTool (Android/iOS) για προσαρμογή του delay και της απόστασης ανίχνευσης
  • Ανάγνωση με μικροελεγκτές όπως ESP32 μέσω διαθέσιμης LD2410 library
  • Εφαρμογές σε έξυπνο φωτισμό, συστήματα HVAC και ασφάλεια

Τεχνικές λεπτομέρειες

  • Τροφοδοσία: 5 V
  • Κατανάλωση ρεύματος: 79 mA
  • Διαστάσεις: 22 x 16 mm
  • Τεχνική ανίχνευσης: 24 GHz FMCW radar, φαινόμενο Doppler
  • Διεπαφές: pin OUT, UART, Bluetooth
  • Εύρος θερμοκρασίας: -40 °C έως +85 °C

Το LD2410C προσφέρει μια αξιόπιστη και ευέλικτη λύση για την ανίχνευση ανθρώπινης παρουσίας, ακόμη και σε απαιτητικά περιβάλλοντα. Χάρη στην εύκολη ενσωμάτωση και τις εκτεταμένες ρυθμίσεις, αυτός ο αισθητήρας είναι κατάλληλος για διάφορες έξυπνες εφαρμογές χωρίς να χρειάζεσαι εκτεταμένες γνώσεις προγραμματισμού.

  • Αισθητήρας παρουσίας
  • Ρυθμιζόμενο
  • Σύνδεση Bluetooth
  • 22 x 16 mm
Με την αναπαραγωγή φορτώνεται το βίντεο από το YouTube.

Γιατί να επιλέξετε αυτό το προϊόν;

  • Κινείται και παραμένει ακίνητο – Ανιχνεύει κινούμενα και ακίνητα άτομα.
  • Ρυθμιζόμενο μέσω app – Η ευαισθησία, οι ζώνες και η καθυστέρηση προσαρμόζονται.
  • Λειτουργεί μέσα από υλικά – Ανίχνευση μέσα από σχεδόν όλα τα υλικά, εκτός από μέταλλο.
  • Σύνδεση plug-and-play – Λειτουργεί απευθείας με 5-πολικό σύνδεσμο.
  • Συμπαγές μέγεθος – 22 x 16 mm, χωρά εύκολα σε έργα.
Προδιαγραφές
Συμπαγές μέγεθος22 x 16 mm και χαμηλή κατανάλωση ρεύματος 79 mA στα 5 V
Τροφοδοσία5 V
Διαστάσεις22 x 16 mm
Σύνδεση5-πολικός σύνδεσμος
Διεπαφήακίδα OUT, UART, Bluetooth
Κατάλληλο γιαArduino, Raspberry Pi, ESP32
Εύρος θερμοκρασίας-40 °C έως +85 °C
Κατανάλωση ρεύματος79 mA
Τεχνολογία ανίχνευσηςραντάρ FMCW 24 GHz, φαινόμενο Doppler
Εύρος ανίχνευσης0,75 έως 6 μέτρα
Γωνία ανίχνευσης± 60°
