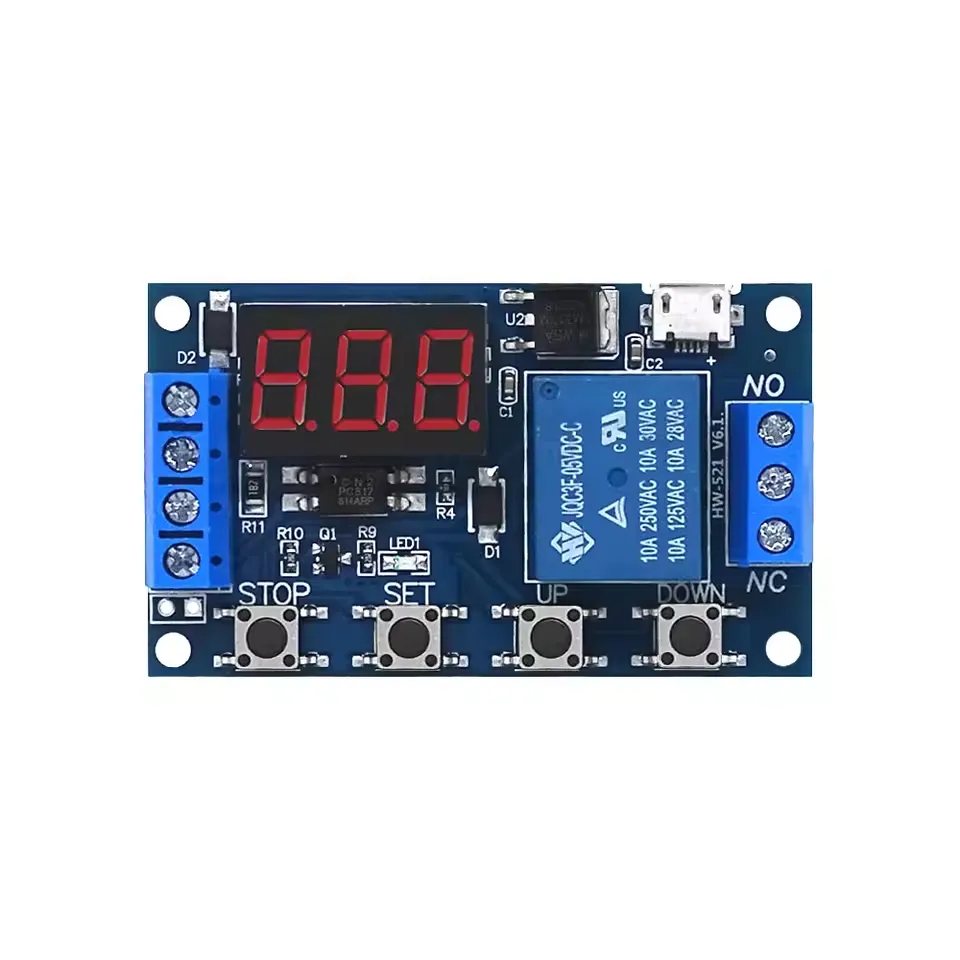

Μονάδα ρελέ 1 καναλιού, καθυστέρηση ενεργοποίησης - απενεργοποίησης, ρυθμιζόμενη 6-30V

Συμπαγές χρονικό ρελέ για ακριβείς καθυστερήσεις ενεργοποίησης και απενεργοποίησης. Ιδανικό για αυτοματισμούς, οικιακό αυτοματισμό και δοκιμαστικές διατάξεις. Απομόνωση με οπτοζεύκτη για υψηλή αντοχή σε παρεμβολές. Οι ρυθμίσεις αποθηκεύονται.

Κύρια χαρακτηριστικά

• Τάση τροφοδοσίας: 6–30 V DC

• Σήμα ενεργοποίησης: High-level 3.0–24 V DC

  • Το GND του σήματος και το GND του συστήματος είναι απομονωμένα για καλύτερη αντοχή σε EMI

  • Δυνατότητα σύνδεσης αν απαιτείται (κοινή γείωση)

• Ισχύς διακοπής ρελέ:

  • DC ≤30 V, max. 5 A

  • AC 220 V, max. 5 A

• Απομόνωση: οπτοζεύκτης

• Εύρος ρύθμισης χρόνου: 0,1 s έως 999 min, συνεχώς ρυθμιζόμενο

• Μνήμη: οι παράμετροι παραμένουν αποθηκευμένες

• Διαστάσεις: 63 × 38 × 15 mm

Όροι

• OP: χρόνος ενεργοποίησης (ρελέ on)

• CL: χρόνος απενεργοποίησης (ρελέ off)

• LOP: αριθμός κύκλων 1–999, “—” = απεριόριστο

Λειτουργίες

P1 – μία φορά καθυστέρηση μετά από trigger (OP on, μετά off)

• P1.1: το retrigger κατά τη διάρκεια του OP αγνοεί το σήμα

• P1.2: το retrigger κατά τη διάρκεια του OP ξεκινά ξανά το OP

• P1.3: το retrigger κατά τη διάρκεια του OP κάνει reset· το ρελέ off, η χρονομέτρηση σταματά

P2 – καθυστέρηση off/on μετά από trigger

• Trigger → πρώτα CL (off), μετά OP (on), μετά off

P3.1 – κυκλικά μετά από trigger

• Trigger → OP (on) → CL (off) → επανάληψη σύμφωνα με LOP

• Νέο trigger σταματά τον κύκλο

P3.2 – κυκλικά χωρίς trigger

• Μετά την ενεργοποίηση άμεσα OP → CL → επανάληψη σύμφωνα με LOP

P4 – παρακολούθηση σήματος

• Όσο υπάρχει το σήμα ενεργοποίησης το ρελέ παραμένει on

• Όταν το σήμα εξαφανιστεί: ξεκινά OP και στη συνέχεια απενεργοποιείται

• Αν ξαναέρθει σήμα κατά τη διάρκεια του OP, ο χρόνος μηδενίζεται

Χειρισμός και ρύθμιση

1. Επιλογή λειτουργίας: κρατήστε πατημένο το SET για 2 s → επιλέξτε P1.1–P4 με UP/DOWN.

2. Παράμετροι: σύντομα SET → ρυθμίστε OP, CL, LOP με UP/DOWN.

3. Κλίμακα χρόνου: στην οθόνη παραμέτρων πατήστε σύντομα STOP για να επιλέξετε το δεκαδικό:

   • xxx → δευτερόλεπτα (1–999 s)

   • xx.x → δέκατα (0,1–99,9 s)

   • x.x.x → λεπτά (1–999 min)

4. Αποθήκευση: κρατήστε πατημένο το SET για επιβεβαίωση και επιστροφή.

Επιπλέον λειτουργίες

• Έκτακτη διακοπή/χειροκίνητος έλεγχος: στην κύρια οθόνη πατήστε σύντομα STOP για να θέσετε το ρελέ σε ON/OFF.

• Κατάσταση ύπνου:

  • C-P: η οθόνη σβήνει μετά από 5 min αδράνειας

  • O-d: η οθόνη παραμένει αναμμένη

  • Αλλαγή: κρατήστε πατημένο το STOP για 2 s.

Πληροφορίες σύνδεσης και ασφάλειας

• Η επαφή του ρελέ είναι παθητική· απαιτείται δική του τροφοδοσία.

• 1 κανάλι, μόνο λειτουργία on/off.

• Διατηρήστε το φορτίο εντός του καθορισμένου ρεύματος και τάσης.

• Προσέξτε τη σωστή πολικότητα και επαρκή ψύξη σε υψηλά ρεύματα.
