Αυτή η μονάδα ρελέ με χρονική καθυστέρηση λειτουργεί στα 12V και μπορεί να ρυθμιστεί μέσω της βιδωτής αντίστασης.
Τάση λειτουργίας: DC 12V
Κατανάλωση ρεύματος (όταν είναι ενεργοποιημένο): ~46mA
Μέγιστη τάση μέσω ρελέ: 30VDC ή 250VAC
Μέγιστο ρεύμα μέσω ρελέ: 10A
Ρυθμιζόμενη καθυστέρηση μεταξύ 0.1 και 25 δευτερολέπτων
Για οδηγίες και ένα διάγραμμα σύνδεσης έχουμε διαθέσιμο για εσάς το OTRONIC Snelstartgids voor de 12V instelbare tijdvertraging relais module.
Οδηγίες:
Αυτή η ρυθμιζόμενη μονάδα ρελέ χρονικής καθυστέρησης OTRONIC® έχει ρυθμιζόμενη καθυστέρηση για απενεργοποίηση (πτώση).

Έλεγχος ρελέ
Μπορείτε να δοκιμάσετε τον ρυθμισμένο χρόνο του ρελέ χωρίς εξωτερικό έλεγχο.
Συνδέστε τροφοδοσία 12V στο VCC και GND (Τροφοδοσία). Χωρίς σήμα το ρελέ θα εκτελέσει μία φορά την
χρονική καθυστέρηση. Μπορείτε να το ακούσετε από το κλικ του ρελέ.
Χρησιμοποιήστε τη βιδωτή αντίσταση για να ρυθμίσετε τον χρόνο. Αριστερόστροφα για μεγαλύτερο χρόνο και δεξιόστροφα
για μικρότερο χρόνο.
ΠΡΟΣΟΧΗ: Απαιτούνται πολλαπλές περιστροφές της βίδας για να ρυθμιστεί ο χρόνος.
Διαστάσεις
Μήκος: 6,68cm
Πλάτος: 1,6cm
Ύψος: 1,68cm
Έτσι συνδέεις το 12V ρυθμιζόμενη μονάδα ρελέ χρονικής καθυστέρησης σε ένα Arduino UNO ή ESP32, με ένα παράδειγμα sketch που μπορείς να ανεβάσεις αμέσως.

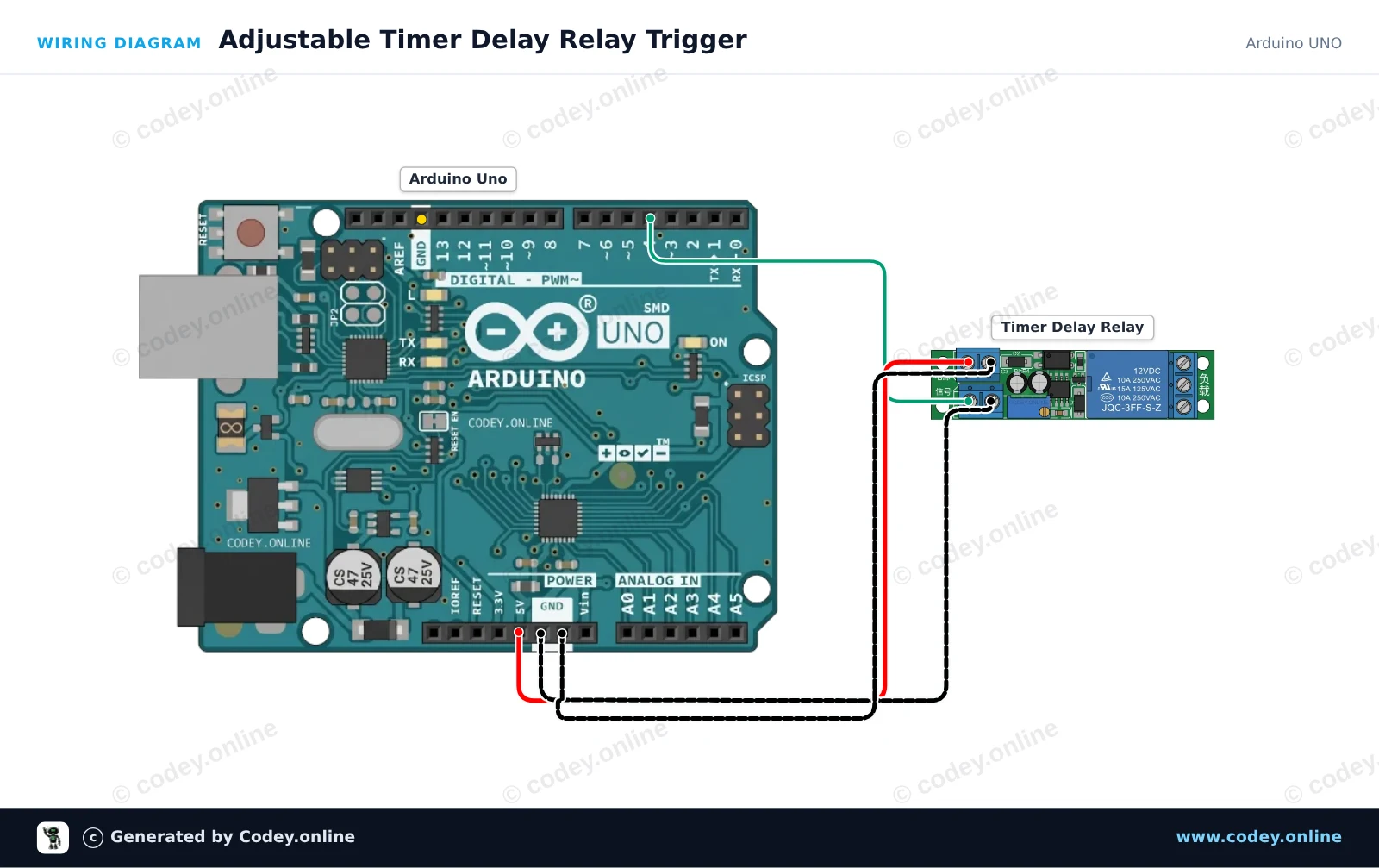

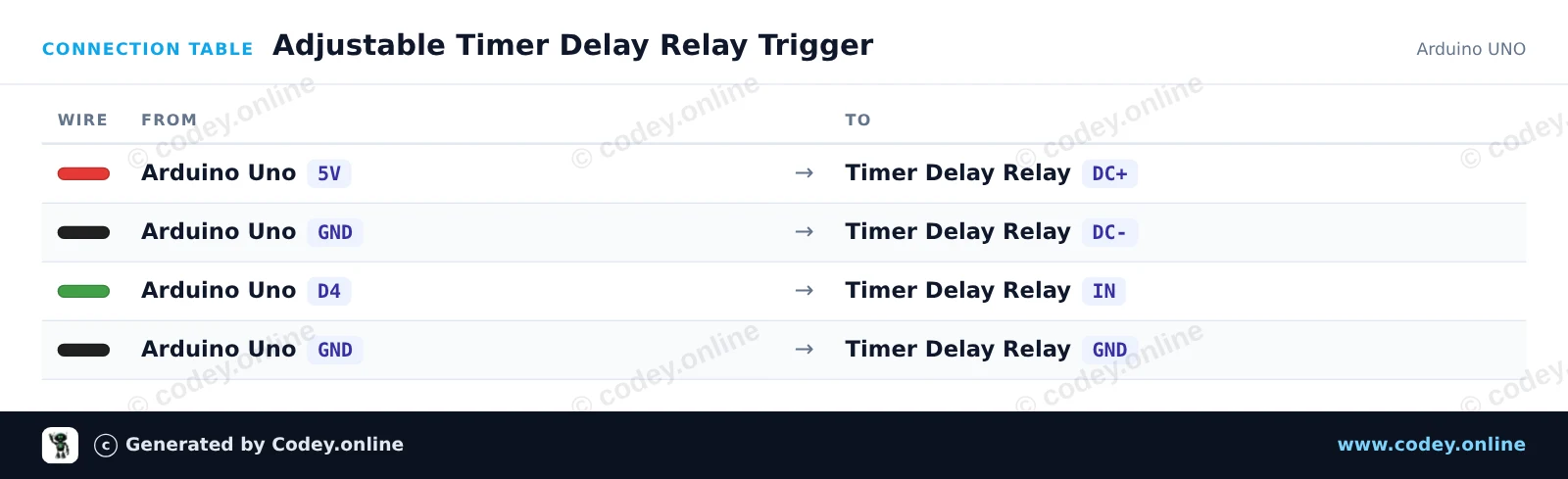

Αυτό το project δείχνει πώς να ενεργοποιήσετε ένα module ρελέ με ρυθμιζόμενη καθυστέρηση χρονοδιακόπτη χρησιμοποιώντας ένα Arduino Uno. Το Arduino στέλνει έναν σύντομο παλμό από το digital pin 4 στο IN trigger pin, ενεργοποιώντας τον ενσωματωμένο κύκλο καθυστέρησης του χρονοδιακόπτη. Ρυθμίστε το potentiometer στο module ρελέ για να αλλάξετε τη διάρκεια ενεργοποίησης του ρελέ.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Adjustable Timer Delay Relay Trigger
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Timer Delay Relay Module Demo
// Sends a trigger pulse to start the module's countdown delay.
const int triggerPin = 4;
void setup() {
pinMode(triggerPin, OUTPUT);
digitalWrite(triggerPin, LOW);
Serial.begin(115200);
Serial.println(F("Timer Delay Relay Demo Initialized."));
}
void loop() {
Serial.println(F("Triggering relay delay cycle..."));
// Send a 200 ms HIGH pulse to trigger the module
digitalWrite(triggerPin, HIGH);
delay(200);
digitalWrite(triggerPin, LOW);
Serial.println(F("Trigger sent. Waiting for delay cycle to complete..."));
// Wait 10 seconds before triggering the next cycle
delay(10000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

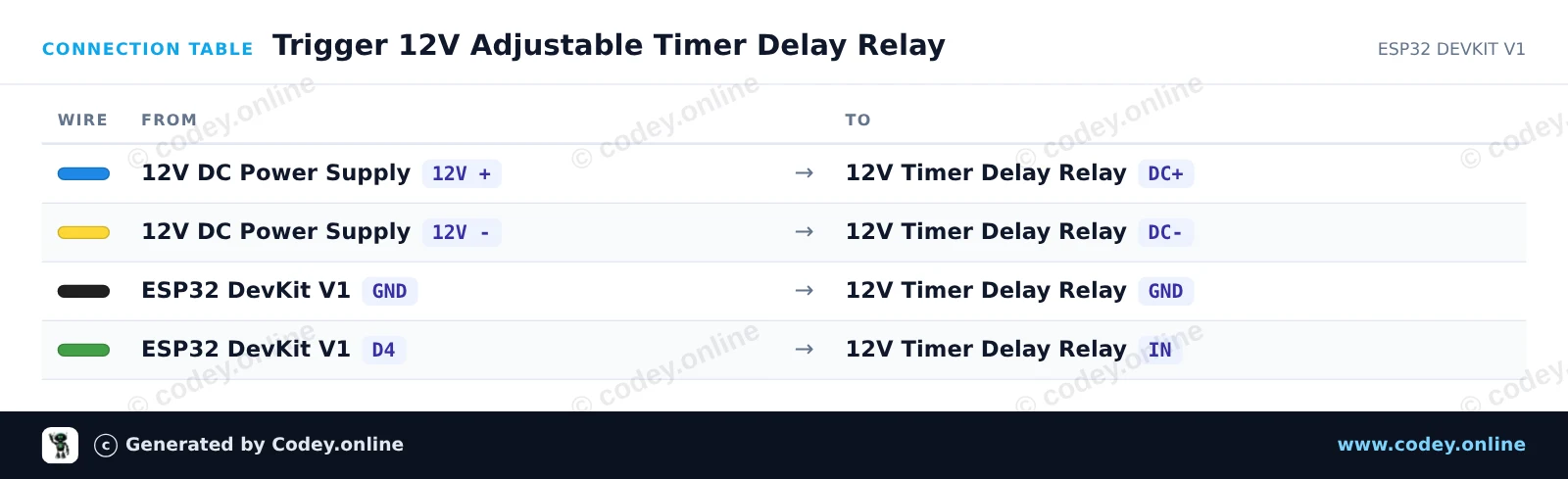

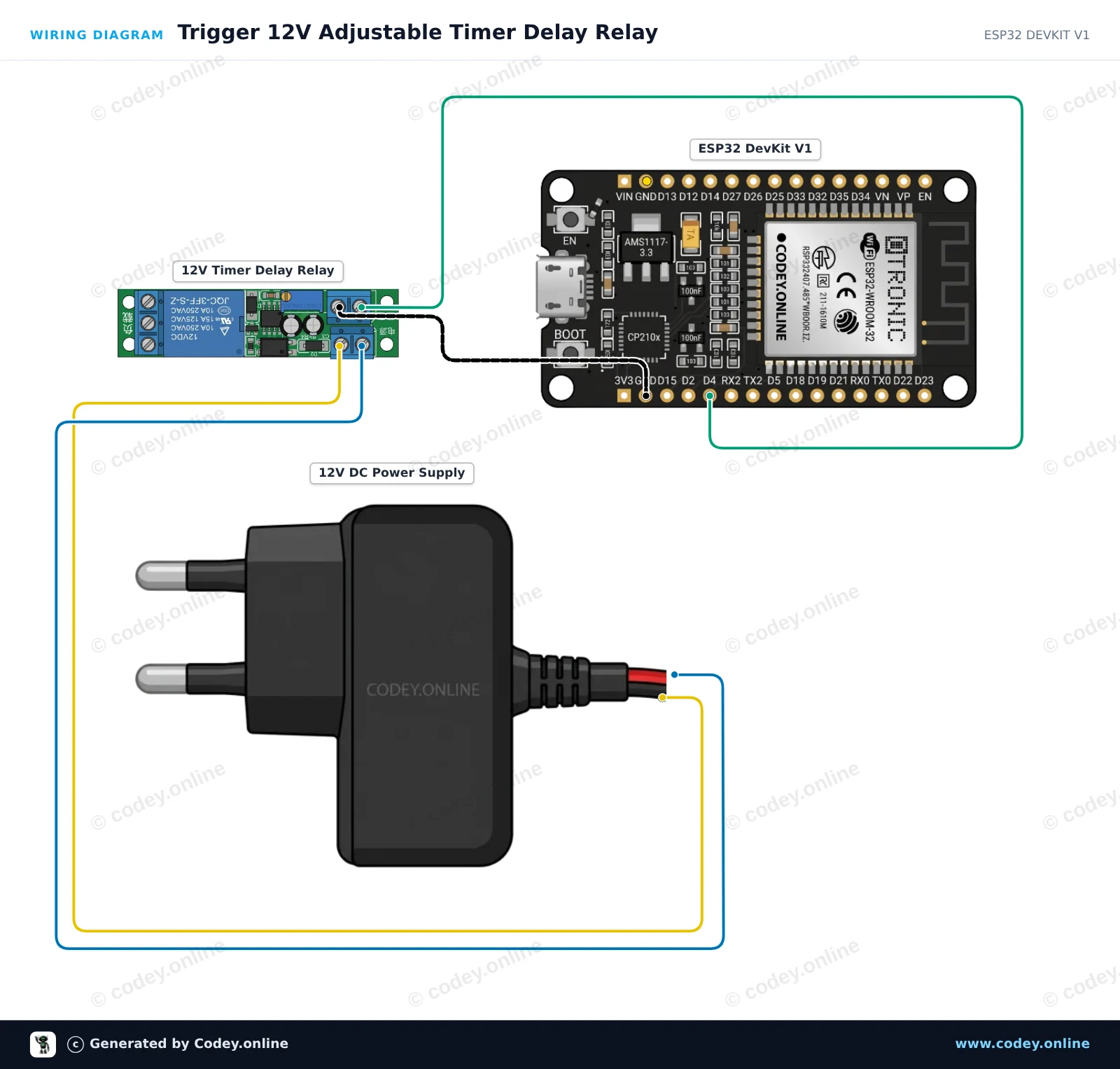

Αυτό το έργο δείχνει πώς να ενεργοποιήσετε ένα ρυθμιζόμενο module ρελέ χρονικής καθυστέρησης 12V με ένα ESP32. Το ESP32 στέλνει έναν σύντομο παλμό trigger για να ξεκινήσει η αντίστροφη μέτρηση, και το ρελέ παραμένει ενεργοποιημένο για τη διάρκεια που ρυθμίζεται από το onboard ποτενσιόμετρο (0 to 25 seconds).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Trigger 12V Adjustable Timer Delay Relay
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin connected to the IN trigger pin of the timer relay module
const int TRIGGER_PIN = 4;
void setup() {
Serial.begin(115200);
pinMode(TRIGGER_PIN, OUTPUT);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("ESP32 12V Timer Delay Relay Module Initialized");
delay(1000);
}
void loop() {
Serial.println("Sending trigger pulse...");
// Send a 200 ms pulse to activate the timer
digitalWrite(TRIGGER_PIN, HIGH);
delay(200);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("Triggered! The relay will remain active for the duration set by the potentiometer.");
// Wait 15 seconds before triggering the next cycle
delay(15000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
