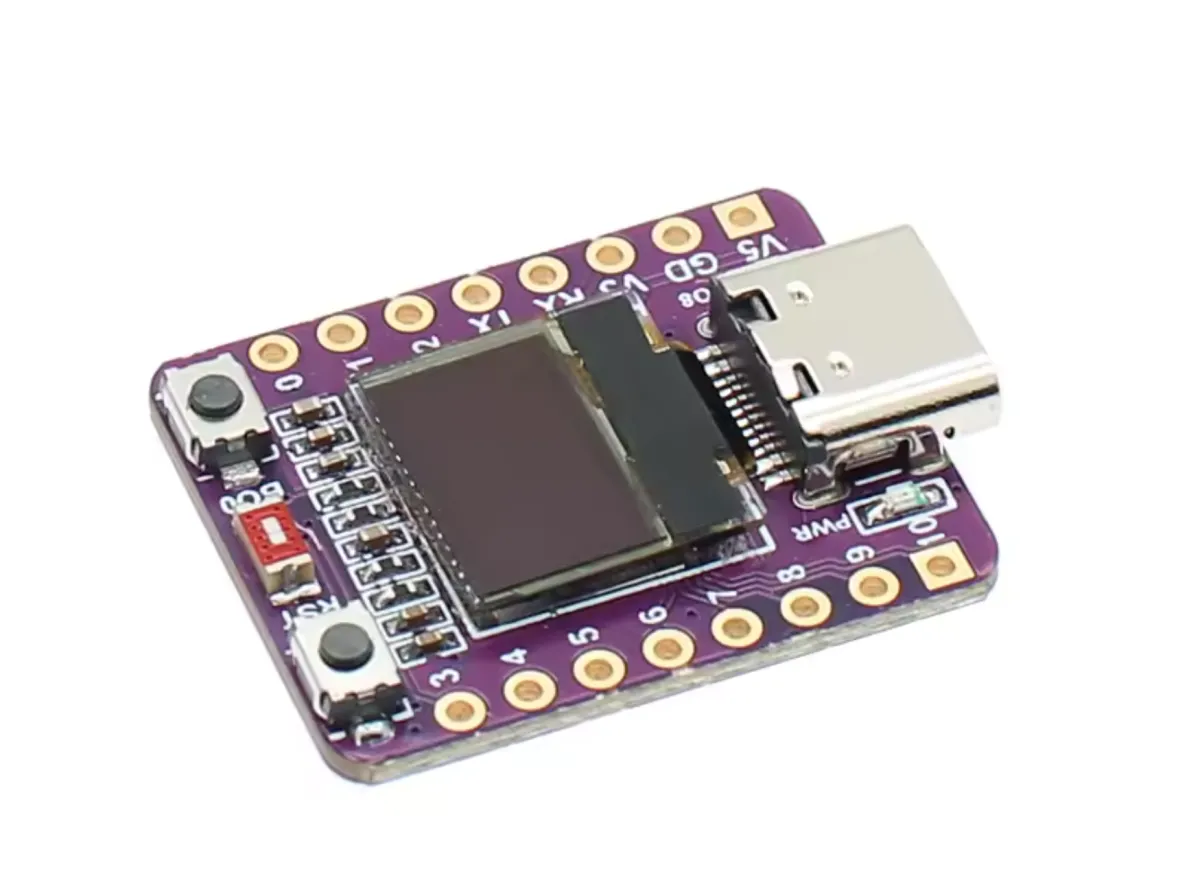

ESP32-C3 αναπτυξιακή πλακέτα με μίνι OLED οθόνη 0.42 inch midi

Οδηγός προϊόντος: ESP32-C3 Development Board με 0.42" OLED

Αυτή η συμπαγής πλακέτα IoT βασίζεται στο chip ESP32-C3 (RISC-V) και διαθέτει ενσωματωμένη οθόνη OLED 0.42 inch. Επειδή το pinout και ο έλεγχος της οθόνης διαφέρουν από τα τυπικά ESP32 modules, παρακάτω θα βρείτε τις συγκεκριμένες οδηγίες για τη σωστή χρήση της πλακέτας.

1. Σημαντικές προδιαγραφές υλικού

• Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Προσοχή: ενεργοποιήστε το "USB CDC On Boot" στο Arduino IDE για υποστήριξη Serial Monitor.
• OLED οθόνη: 0.42 inch (effective resolutie 72x40 pixels).
• Μέγεθος: Πολύ συμπαγές (περίπου 20x25mm).

2. Pinout & Συνδέσεις (Προσοχή!)

Η online τεκμηρίωση είναι συχνά παραπλανητική. Χρησιμοποιήστε τις παρακάτω αντιστοιχίσεις ακίδων για αυτή τη συγκεκριμένη πλακέτα (ABRobot-stijl):

• OLED I2C SDA: GPIO 5 (Όχι 8, όπως συχνά αναφέρεται στα διαγράμματα).
• OLED I2C SCL: GPIO 6 (Όχι 9).
• Onboard LED: GPIO 8 (Active LOW: LOW = on, HIGH = off).
• Boot Button: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Ρυθμίσεις Arduino IDE

Για να προγραμματίσετε αυτή την πλακέτα, επιλέξτε τις παρακάτω ρυθμίσεις στο Arduino IDE:

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled (Απαραίτητο για να βλέπετε το Serial.print).
• Flash Mode: DIO (standaard).

4. Έλεγχος της OLED οθόνης (Κρίσιμο)

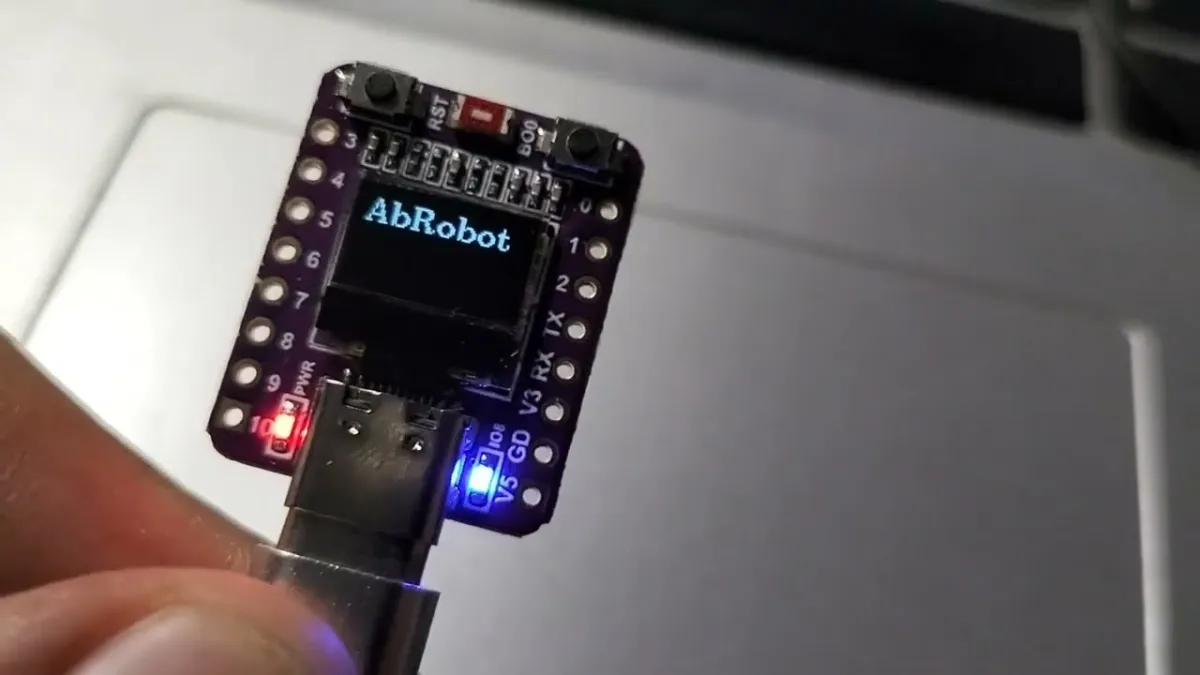

Η οθόνη χρησιμοποιεί controller SSD1306, αλλά έχει φυσική ανάλυση μόνο 72x40 pixels. Το εσωτερικό buffer όμως είναι 128x64. Πρέπει να εφαρμόσετε ένα "offset" (μετατόπιση) για να γίνει ορατό το κείμενο.

Απαραίτητη βιβλιοθήκη: Εγκαταστήστε τη βιβλιοθήκη U8g2 (του olikraus) μέσω του Arduino Library Manager.

Παράδειγμα κώδικα:

#include
#include

// Αρχικοποίηση για ESP32-C3 με I2C στα pin 5 (SDA) και 6 (SCL)
// Χρησιμοποιούμε τον τυπικό driver 128x64, αλλά μόνο μέρος της οθόνης.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Ρυθμίσεις για την οθόνη 0.42 inch
int width = 72;
int height = 40;

// Τα offsets είναι απαραίτητα για να κεντραριστεί η έξοδος στο buffer 128x64
int xOffset = 30; // 30 λειτουργεί καλύτερα στην πράξη
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Σύντομη παύση για σταθερότητα

  u8g2.begin();
  u8g2.setContrast(255);      // Μέγιστη φωτεινότητα
  u8g2.setBusClock(400000);   // 400kHz ταχύτητα I2C
  u8g2.setFont(u8g2_font_ncenB10_tr); // Επιλέξτε μια ευανάγνωστη γραμματοσειρά
}

void loop(void) {
  u8g2.clearBuffer(); // Καθαρισμός εσωτερικού buffer

  // Σχεδιάστε ένα πλαίσιο για να δοκιμάσετε την ορατή περιοχή
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Σχεδιάστε κείμενο (λάβετε υπόψη το xOffset και yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Αποστολή δεδομένων στην οθόνη
  delay(1000);
}

5. Έλεγχος επιπλέον ακίδων (LED Blink)

Θέλετε να δοκιμάσετε τις υπόλοιπες ακίδες; Χρησιμοποιήστε αυτόν τον απλό βρόχο. Προσοχή: η ακίδα 8 ελέγχει επίσης το onboard LED.

// GPIO 8 is de Onboard LED (LOW = AAN)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED Aan
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED Uit
  delay(500);
}
