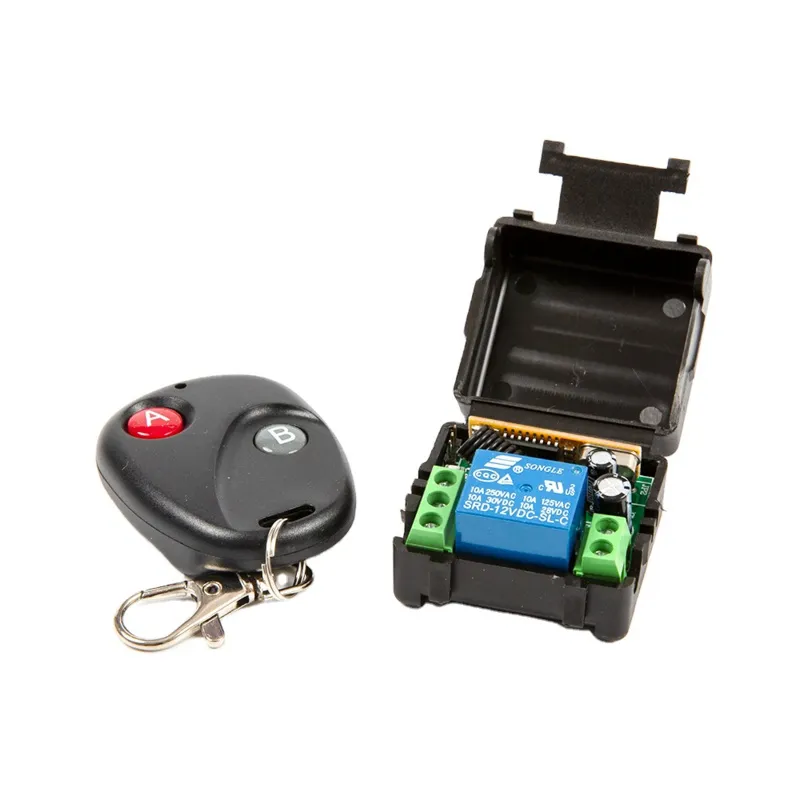

Ασύρματη μονάδα ρελέ incl. Τηλεχειριστήριο (2 κουμπιά) - 12V, 1 Κανάλι, 433Mhz RF

Μονάδα ρελέ 1 καναλιού με τηλεχειριστήριο RF. Αποτελείται από μονάδα δέκτη ρελέ και τηλεχειριστήριο με 2 κουμπιά.

Τα κουμπιά είναι προγραμματιζόμενα και μπορούν να ρυθμιστούν ως παλμός (όσο το κουμπί παραμένει πατημένο το ρελέ θα παραμένει ενεργοποιημένο) on/off ή self lock (1x πάτημα είναι on και άλλο ένα πάτημα είναι off) ή interlock (on με το ένα κουμπί και off με το άλλο κουμπί).

• Τάση λειτουργίας: 10-14V;
• Ρεύμα λειτουργίας: 40 mA (κατάσταση λειτουργίας ρελέ)
• Ρεύμα αναμονής: 6 mA (κατάσταση απελευθέρωσης ρελέ)
• 433 Mhz RF ασύρματη λήψη
• Απόσταση μετάδοσης > 100m (ανοιχτός χώρος)
• Απόσταση λήψης: 80 m
• Λειτουργία: παλμός, self lock ή interlock
• Ένδειξη λειτουργίας: LED1 (λυχνία ένδειξης τροφοδοσίας)
• Ικανότητα φορτίου ρελέ: 250V AC-10A, 125V AC- 10A;30V -10A;28V -10A
• Διαστάσεις ρελέ: 35x32x17mm

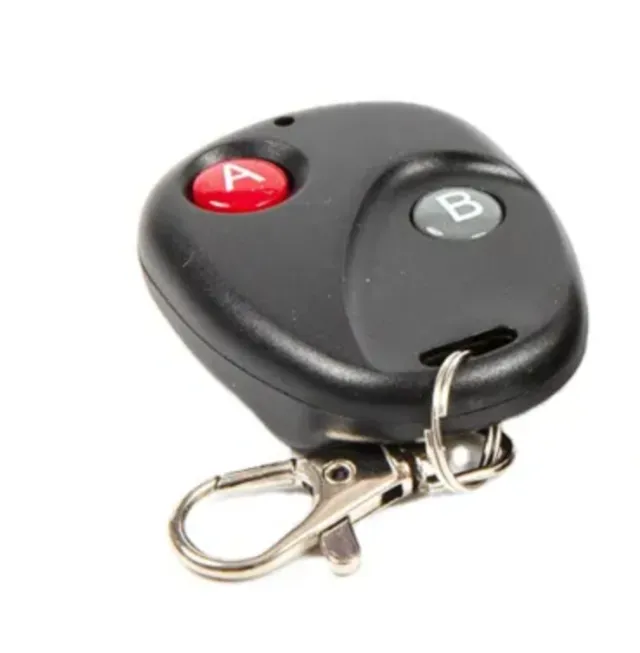

• Διαστάσεις τηλεχειριστηρίου: 52x40x13mm

Σύζευξη της μονάδας ρελέ με το τηλεχειριστήριο

Πατήστε μία φορά το κουμπί pairing στο board του ρελέ. Στη συνέχεια πατήστε το κουμπί στο τηλεχειριστήριο που πρέπει να γίνει pairing.

ΠΡΟΣΟΧΗ: Το κουμπί pairing μπορεί να βρίσκεται σε διαφορετικό σημείο της πλακέτας, αλλά υπάρχει πάντα μόνο 1 λευκό κουμπί pairing.

Είναι δυνατό να ελέγξετε 2 μονάδες ρελέ με 1 τηλεχειριστήριο.

Παλμικό ή στιγμιαίο ρελέ

Κάθε κουμπί στο τηλεχειριστήριο μπορεί να ρυθμιστεί ως διακόπτης παλμού. Πατήστε το κουμπί και το ρελέ ενεργοποιείται και το κουμπί πρέπει να παραμείνει πατημένο για να παραμείνει ενεργό. Μόλις το κουμπί αφεθεί, το ρελέ απενεργοποιείται ξανά.

Ρελέ self lock

Κάθε κουμπί στο τηλεχειριστήριο μπορεί να ρυθμιστεί ως διακόπτης self lock. Πατήστε το κουμπί και το ρελέ ενεργοποιείται. Πατήστε ξανά το κουμπί και το ρελέ απενεργοποιείται ξανά.

Ρελέ interlock

Κάθε κουμπί στο τηλεχειριστήριο μπορεί να ρυθμιστεί ως διακόπτης on ή off. Πατήστε το κουμπί 1 και το ρελέ ενεργοποιείται. Πατήστε το άλλο κουμπί και το ρελέ απενεργοποιείται ξανά.

Με ένα jumper μπορεί να ρυθμιστεί ο τρόπος λειτουργίας του ρελέ.
