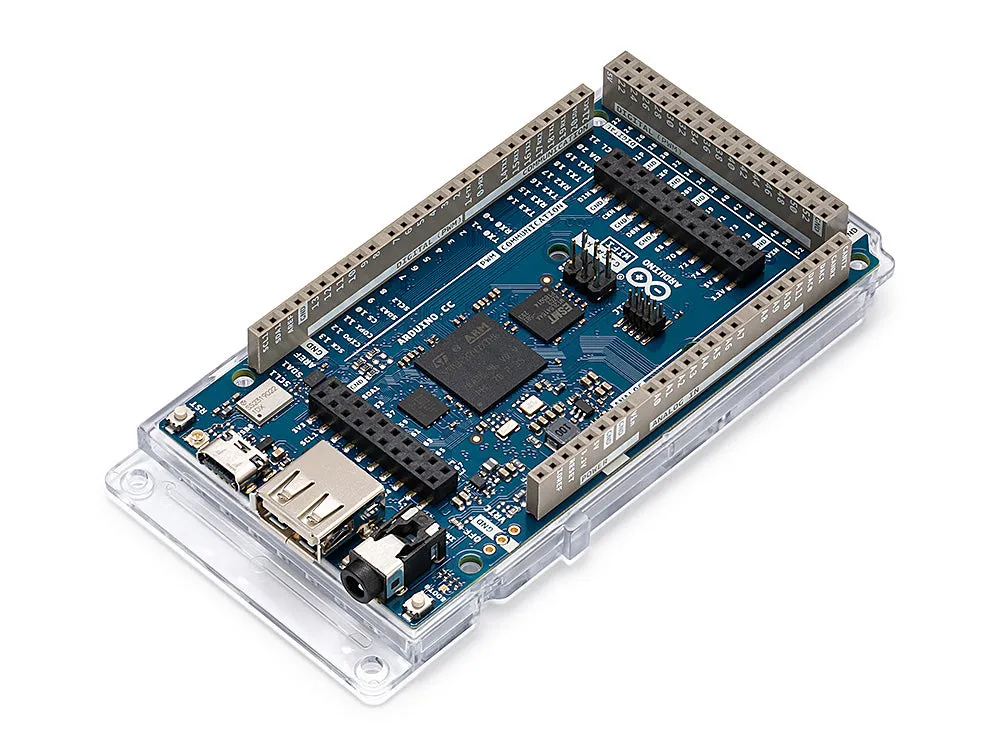

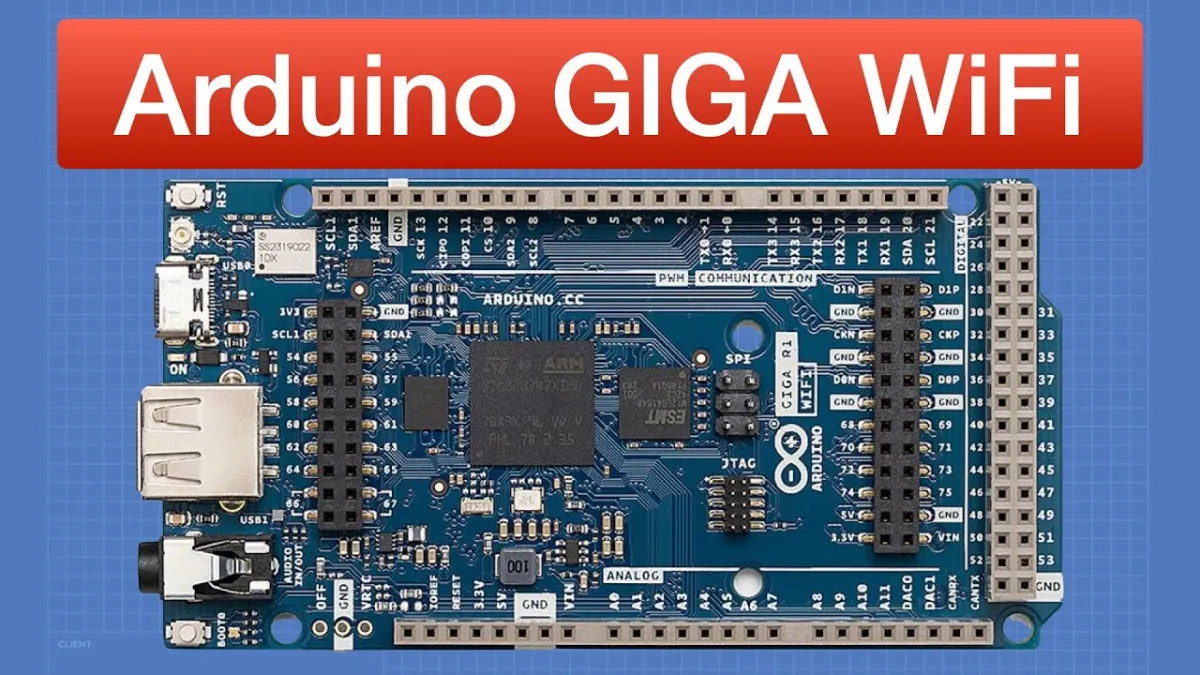

Arduino® GIGA R1 WiFi

Η Arduino GIGA R1 WiFi είναι η απόλυτα ιδανική πλακέτα ανάπτυξης για φιλόδοξους δημιουργούς που θέλουν να ανεβάσουν τα έργα τους σε υψηλότερο επίπεδο. Αυτή η πλακέτα είναι ιδανική για προγραμματιστές, καλλιτέχνες, σχεδιαστές ήχου και λάτρεις της τεχνολογίας με μεγάλες ιδέες αλλά περιορισμένο προϋπολογισμό. Η πλακέτα προσφέρει προηγμένες λειτουργίες σε ένα προσιτό εξάρτημα και έχει τον ίδιο form factor με τις δημοφιλείς Arduino Mega και Due.

Ανακαλύψτε τις ισχυρές δυνατότητες της Arduino GIGA R1 WiFi:

Microcontroller: Ο dual-core 32-bit microcontroller STM32H747XI περιλαμβάνει έναν Cortex®-M7 (480 MHz) και έναν Cortex®-M4 (240 MHz). Έτσι μπορούν να επικοινωνούν μεταξύ τους δύο επεξεργαστές. Μπορείτε να τρέχετε Micropython στον έναν πυρήνα και Arduino στον άλλον.

Ασύρματη επικοινωνία: Με το module Murata 1DX, αυτή η πλακέτα υποστηρίζει τόσο Wi-Fi® όσο και Bluetooth®. Συνδεθείτε εύκολα με το Arduino IoT Cloud για να διαχειρίζεστε τα έργα σας από απόσταση. Το ATECC608A εξασφαλίζει επίσης ασφαλή επικοινωνία.

Hardware θύρες και επικοινωνία: Όπως και οι προκάτοχοί του, το GIGA R1 WiFi διαθέτει 4 UARTs, 3 θύρες I2C, 2 θύρες SPI και 1 FDCAN.

GPIO's και επιπλέον pin: Αυτή η πλακέτα διατηρεί τον form factor της Mega και της Due, επιτρέποντάς σας να χρησιμοποιείτε εύκολα προσαρμοσμένα shields. Διαθέτει 76 GPIO pins και επιπλέον headers για περισσότερες δυνατότητες σύνδεσης. Έχουν επίσης προστεθεί δύο νέα pin: ένα VRTC για σύνδεση μπαταρίας και ένα OFF-pin για να απενεργοποιείτε την πλακέτα.

Συνδέσεις: Το GIGA R1 WiFi περιλαμβάνει επιπλέον συνδέσεις, μεταξύ των οποίων μια θύρα USB-A για USB sticks και άλλες συσκευές αποθήκευσης, μια υποδοχή jack 3.5mm για είσοδο και έξοδο ήχου, μια θύρα USB-C® για τροφοδοσία και προγραμματισμό, και έναν σύνδεσμο JTAG.

Υψηλότερη τάση: Σε αντίθεση με τους προκατόχους του που υποστηρίζουν έως 12 volt, το GIGA R1 WiFi μπορεί να δεχτεί εύρος από 6 έως 24 volt.

Η Arduino GIGA R1 WiFi είναι αναμφίβολα η καλύτερη πλακέτα για φιλόδοξους δημιουργούς με μεγάλες ιδέες. Συνδέστε την με το Arduino GIGA Display Shield για μέγιστη λειτουργικότητα με οθόνη αφής RGB 3.97” 480x800. Σχεδιάστε τα δικά σας μοναδικά shields με 3D εκτύπωση και ξεκινήστε το DIY έργο σας με τους οδηγούς μας.

Τεχνικές Προδιαγραφές:

• Πλακέτα: Arduino® GIGA R1 WiFi
• SKU: ABX00063
• Microcontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
• Radio Module: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps και Bluetooth®
• Ασφάλεια: ATECC608A-MAHDA-T
• USB: USB-C® (Προγραμματισμός / HID), USB-A (Host)
• Pin: 76 ψηφιακά I/O pins, 12 αναλογικά pins εισόδου, 2 DAC (DAC0/DAC1), 12 PWM pins
• Επικοινωνία: UART (4x), I2C (3x), SPI (2x), CAN (απαιτεί εξωτερικό transceiver)
• Συνδέσεις: Camera (I2C + D54-D67), Display (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Audio Jack (DAC0, DAC1, A7)
• Τροφοδοσία: Τάση λειτουργίας 3.3V, Τάση εισόδου (VIN) 6-24V, DC ρεύμα ανά I/O pin 8 mA
• Συχνότητα ρολογιού: Cortex® M7 480 MHz, Cortex® M4 240 MHz
• Μνήμη: 2MB Flash, 1MB RAM
• Διαστάσεις: Πλάτος 53 mm, Μήκος 101 mm

Συχνές ερωτήσεις για την Arduino GIGA R1 WiFi

Χρειάζομαι εξωτερική κεραία; Περιλαμβάνεται;
Ναι, χρειάζεστε εξωτερική κεραία. Η πλακέτα δεν έχει ενσωματωμένη κεραία, αλλά περιλαμβάνεται μια κεραία u.FL στη συσκευασία.

Ποια μοντέλα Arducam είναι συμβατά με τον σύνδεσμο κάμερας στην πλακέτα;
Ο σύνδεσμος κάμερας (J6-header) είναι ένας προσαρμογέας 20 ακίδων κατάλληλος για κάμερες Arducam όπως οι OV7675 και OV7670. Για περισσότερες πληροφορίες σχετικά με τη χρήση της κάμερας, μπορείτε να συμβουλευτείτε το εγχειρίδιο της GIGA R1 WiFi Camera.

Ποιες είναι οι διαφορές μεταξύ της Portenta H7 και της GIGA R1 WiFi;
Υπάρχουν μερικές σημαντικές διαφορές:

• Η GIGA R1 WiFi χρησιμοποιεί USB-C® για την τροφοδοσία και τον προγραμματισμό της πλακέτας, καθώς και για την προσομοίωση συσκευών HID όπως ποντίκι ή πληκτρολόγιο. Στην Portenta H7, το USB-C® μπορεί επίσης να χρησιμοποιηθεί ως έξοδος DisplayPort, USB hub ή για την παροχή τροφοδοσίας σε συνδεδεμένες συσκευές OTG.
• Η GIGA R1 WiFi προσφέρει εύκολη πρόσβαση σε όλες τις δυνατότητες του STM32H7 με pin headers 2,54 mm, γεγονός που την καθιστά πιο κατάλληλη επιλογή για prototyping. Η Portenta H7 είναι πιο κατάλληλη για μαζική παραγωγή, δεδομένης της χρήσης συμπαγών συνδέσμων υψηλής πυκνότητας για εξοικονόμηση χώρου.
• Η GIGA R1 WiFi προσφέρει επιπλέον λειτουργίες όπως σύνδεσμο USB-A, είσοδο-έξοδο jack 3,5mm και σύνδεσμο JTAG στην πλακέτα, χάρη στο μεγαλύτερο μέγεθος.

Ποια shields είναι συμβατά με την GIGA R1 WiFi;
Κάθε shield σε form factor UNO, Mega ή Due που υποστηρίζει 3.3V θα πρέπει να λειτουργεί με την GIGA R1 WiFi. Ωστόσο, συνιστούμε να επαληθεύσετε τη συμβατότητα με τον κατασκευαστή. Τα ακόλουθα shields είναι επίσημα συμβατά με την GIGA R1 WiFi:

• Arduino Ethernet Shield Rev2
• Arduino Motor Shield Rev3
• Arduino 4 Relays Shield
• Arduino 9 Axis Motion Shield

Ποια είναι η διαφορά μεταξύ των δύο συνδέσμων USB στην GIGA R1 WiFi;
Η GIGA R1 WiFi διαθέτει δύο συνδέσμους USB:

• Ο σύνδεσμος USB-C® (USB0), δίπλα στο κουμπί reset και στον σύνδεσμο κεραίας u.FL, χρησιμοποιείται για προγραμματισμό, σειριακή επικοινωνία και τροφοδοσία 5V.
• Ο σύνδεσμος USB-A (USB1), δίπλα στον σύνδεσμο jack 3,5mm, λειτουργεί ως USB host και δεν προορίζεται για προγραμματισμό.
