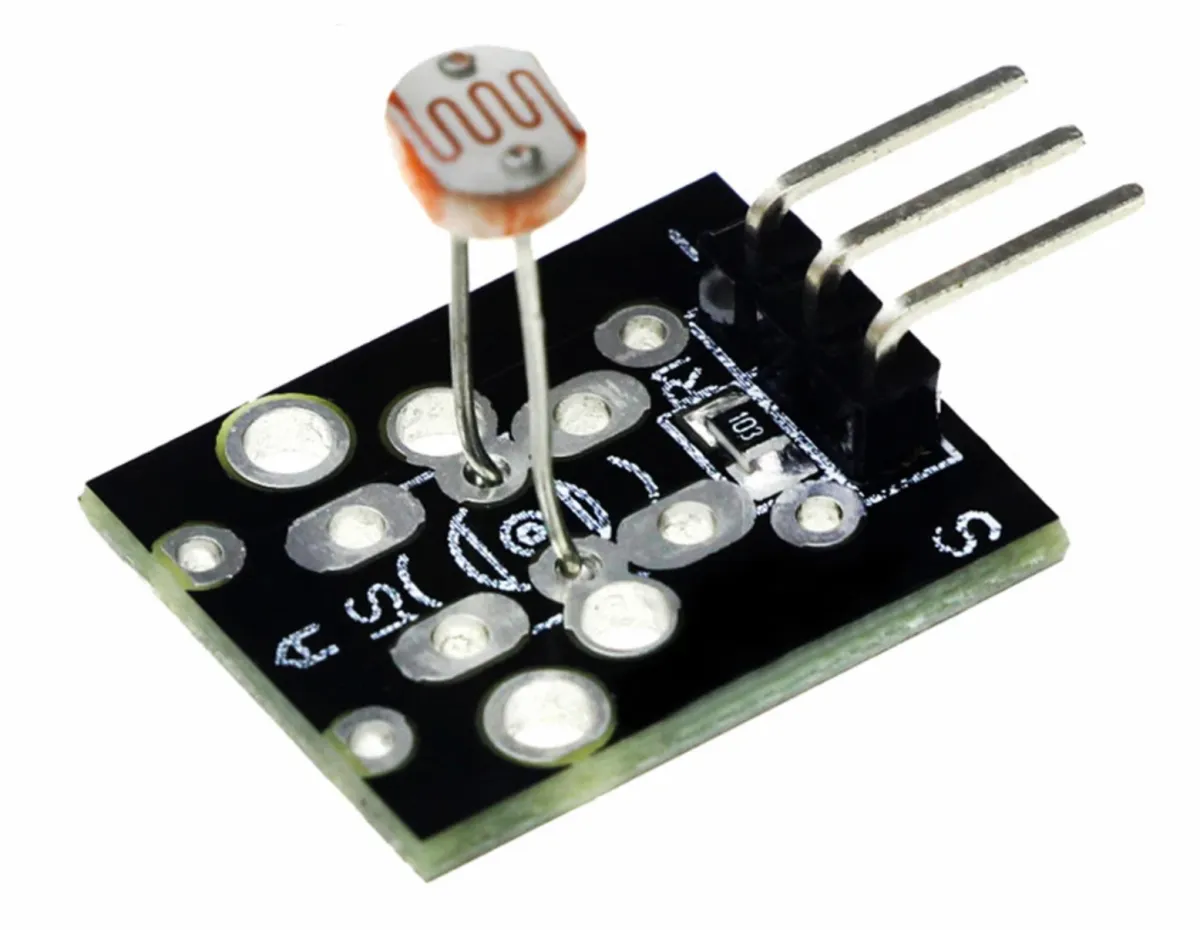

Φωτοευαίσθητη μονάδα αισθητήρα LDR

SKU: OT8342 Αριθμός είδους: AB028 EAN: 8720828223451

€ 1,85 Με ΦΠΑ (€ 1,53 Χωρίς ΦΠΑ)

Το LDR είναι η συντομογραφία του Light Dependent Resistor. Ένα LDR είναι ένας φωτοαντιστάτης, δηλαδή μια αντίσταση που αλλάζει την τιμή της σε απόκριση στις μεταβολές του επιπέδου φωτός στο οποίο εκτίθεται. Όταν πέφτει περισσότερο φως στο LDR, η αντίσταση μειώνεται, και όταν υπάρχει λιγότερο φως, η αντίσταση αυξάνεται. Αυτή η ιδιότητα καθιστά το LDR κατάλληλο για εφαρμογές όπως φωτοευαίσθητα κυκλώματα και αυτοματισμούς.

Για χρήση τόσο με Arduino όσο και με ESP32, ESP8266, Rapberry Pi, Pi Pico και επίσης σε κυκλώματα χωρίς μικροελεγκτή.

Διαβάστε περισσότερα

Διάγραμμα σύνδεσης και παράδειγμα κώδικα

Έτσι συνδέεις το Φωτοευαίσθητη μονάδα αισθητήρα LDR σε ένα Arduino UNO ή ESP32, με ένα παράδειγμα sketch που μπορείς να ανεβάσεις αμέσως.

Arduino UNO ESP32 DevKit V1

Ανάγνωση αισθητήρα φωτός LDR με Arduino Uno

Αυτό το έργο μετρά το επίπεδο του περιβάλλοντος φωτός χρησιμοποιώντας ένα module αισθητήρα φωτός LDR συνδεδεμένο στην αναλογική είσοδο A0 του Arduino Uno. Το Arduino διαβάζει την αναλογική τάση, αντιστοιχίζει την ένταση φωτός και εμφανίζει τη raw τιμή στο Serial Monitor. Αν καλύψεις τον αισθητήρα, η μέτρηση θα αλλάζει σε πραγματικό χρόνο.

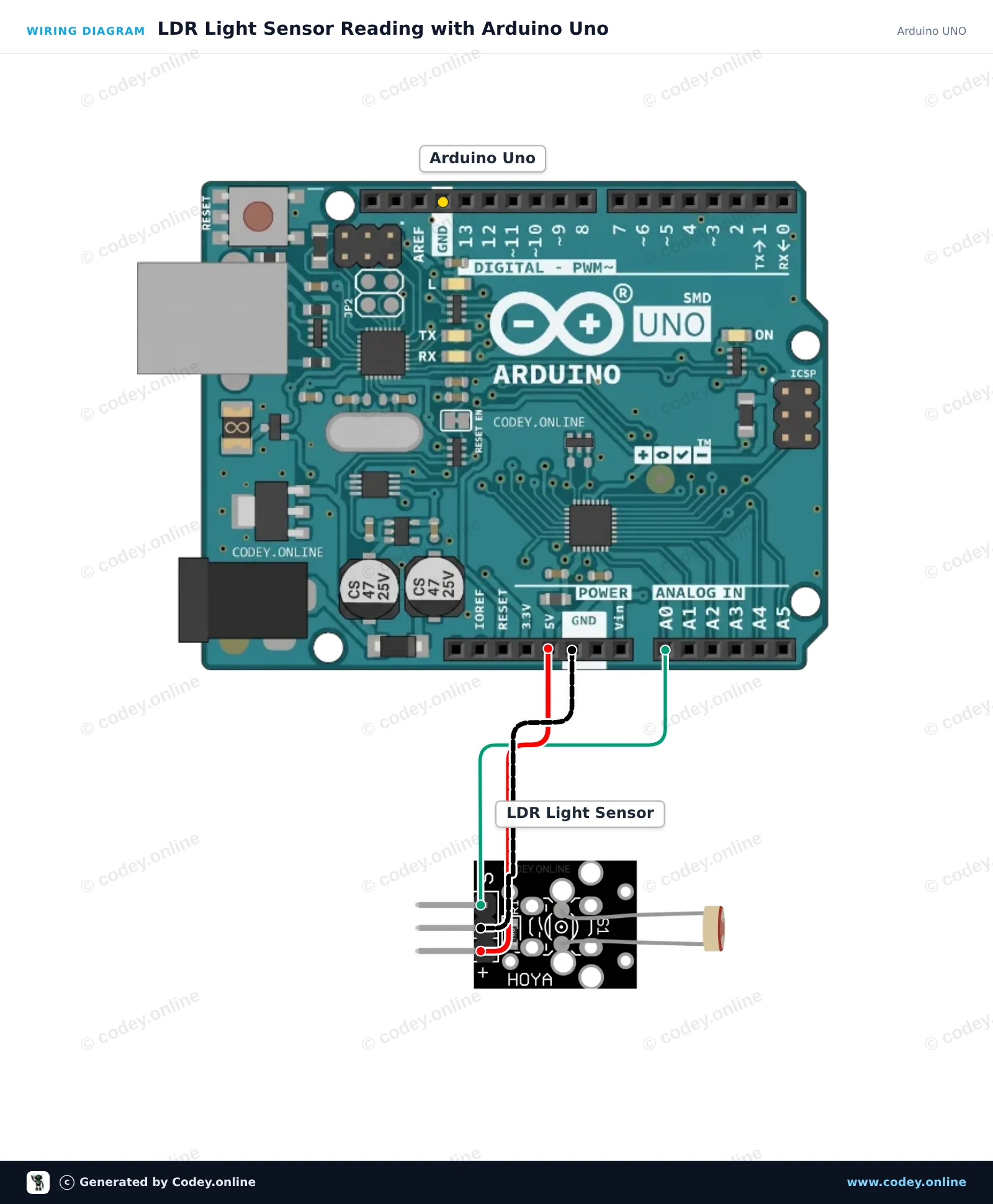

Διάγραμμα σύνδεσης: Φωτοευαίσθητη μονάδα αισθητήρα LDR σε ένα Arduino UNO — Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

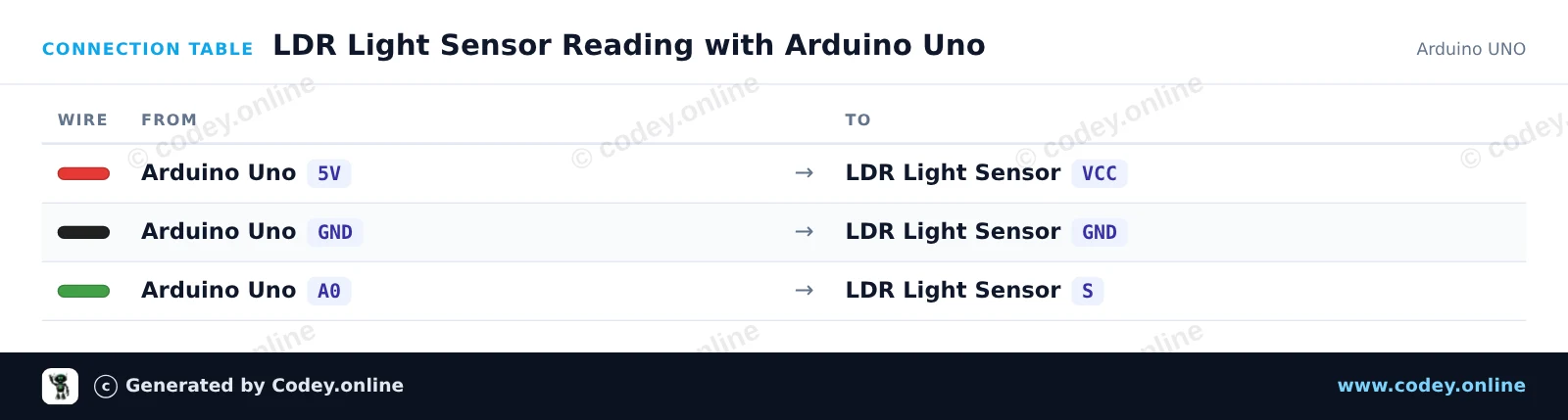

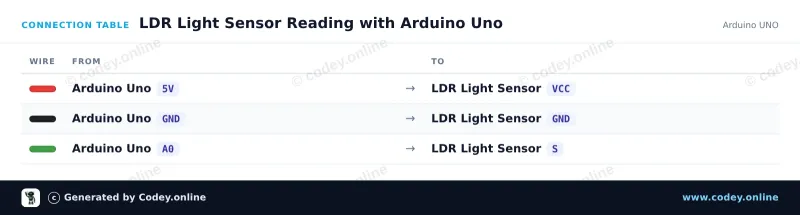

Πίνακας σύνδεσης: Φωτοευαίσθητη μονάδα αισθητήρα LDR σε ένα Arduino UNO — Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση

LDR_Light_Sensor_Reading_with_Arduino_Un.ino · μεταγλωττισμένο και δοκιμασμένο

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LDR Light Sensor Reading with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : LDR Light Sensor Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int ldrPin = A0;
const int ledPin = 13;

void setup() {
  Serial.begin(115200);
  pinMode(ledPin, OUTPUT);
  Serial.println(F("LDR Light Sensor Initialized"));
}

void loop() {
  int rawValue = analogRead(ldrPin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("Raw: "));
  Serial.print(rawValue);
  Serial.print(F(" | Voltage: "));
  Serial.print(voltage, 2);
  Serial.print(F(" V | Status: "));

  // Turn on built-in LED if light level drops below threshold
  if (rawValue < 400) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Dark (LED ON)"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Bright (LED OFF)"));
  }

  delay(300);
}

Εμφάνιση όλου του κώδικαΕμφάνιση λιγότερου κώδικα

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ανάγνωση αισθητήρα φωτός LDR με ESP32

Αυτό το έργο δείχνει πώς να διαβάζετε τα επίπεδα φωτισμού περιβάλλοντος με ένα module αισθητήρα φωτός LDR συνδεδεμένο στο ESP32. Το module εξάγει μια αναλογική τάση ανάλογη της έντασης του φωτός, η οποία διαβάζεται μέσω GPIO 34. Ανοίξτε το Serial Monitor στα 115200 baud για να δείτε τις μετρήσεις φωτός σε πραγματικό χρόνο.

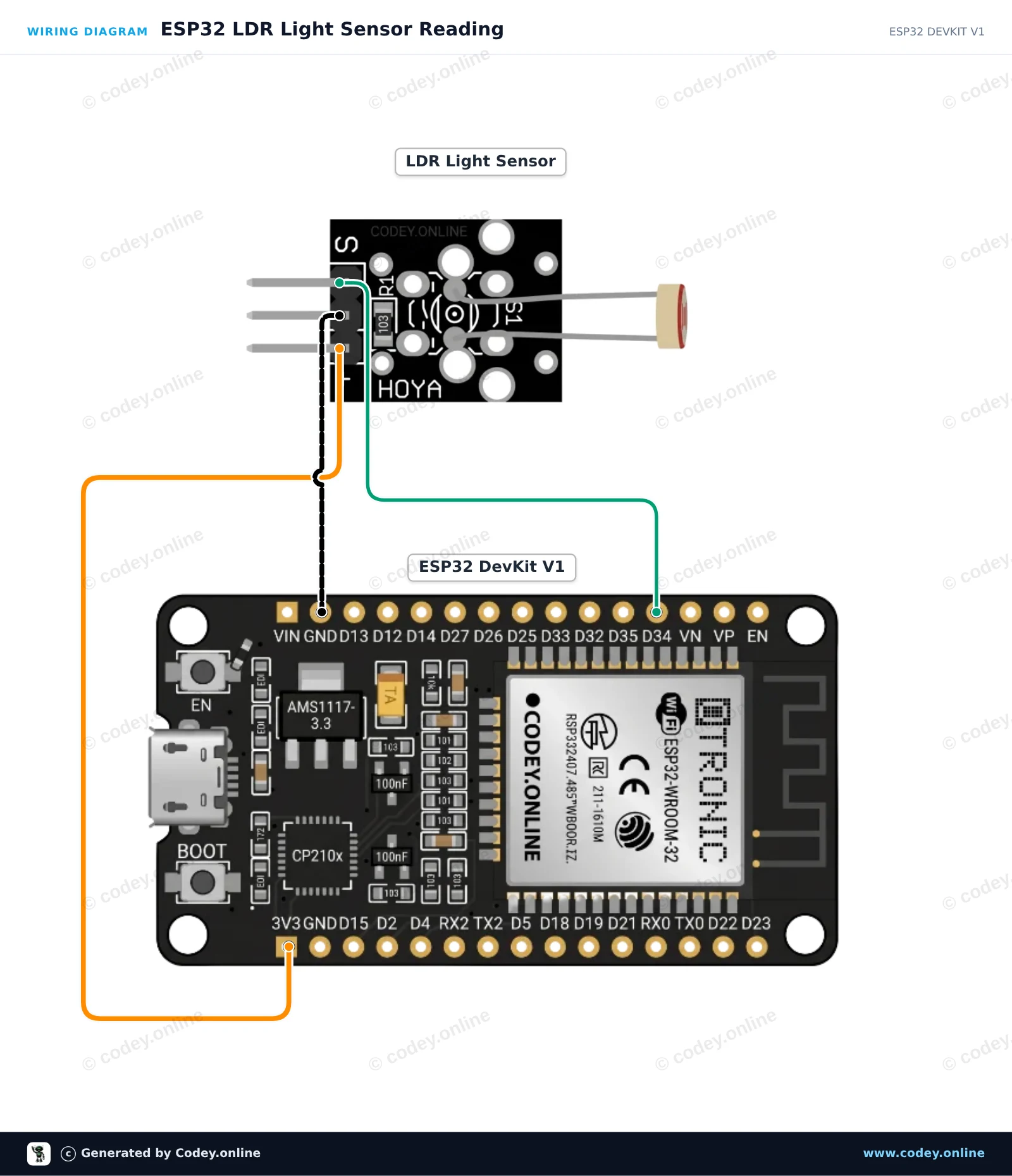

Διάγραμμα σύνδεσης: Φωτοευαίσθητη μονάδα αισθητήρα LDR σε ένα ESP32 DevKit V1 — Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

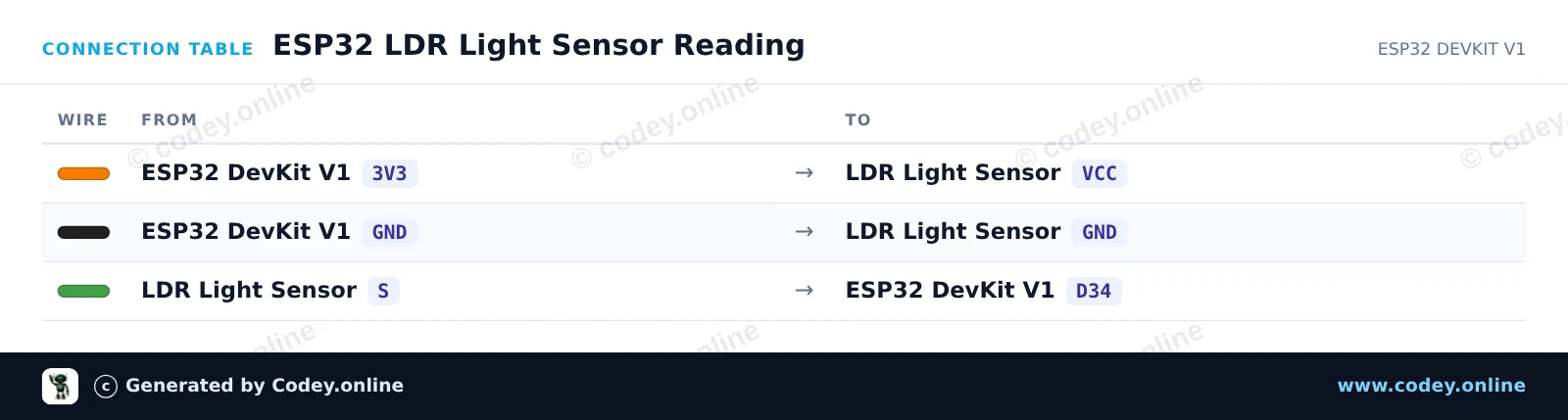

Πίνακας σύνδεσης: Φωτοευαίσθητη μονάδα αισθητήρα LDR σε ένα ESP32 DevKit V1 — Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση

ESP32_LDR_Light_Sensor_Reading.ino · μεταγλωττισμένο και δοκιμασμένο

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 LDR Light Sensor Reading
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : LDR Light Sensor Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LDR Light Sensor Demo for ESP32
const int LDR_PIN = 34;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("ESP32 LDR Light Sensor Demo");
}

void loop() {
  // Read the analog value (0 - 4095 on ESP32 12-bit ADC)
  int rawValue = analogRead(LDR_PIN);

  // Convert to approximate percentage
  float percentage = (rawValue / 4095.0) * 100.0;

  Serial.print("Raw ADC: ");
  Serial.print(rawValue);
  Serial.print(" | Light Level: ");
  Serial.print(percentage, 1);
  Serial.println("%");

  delay(500);
}

Εμφάνιση όλου του κώδικαΕμφάνιση λιγότερου κώδικα

Wiring diagram and example code generated by Codey.online — https://www.codey.online
