Κιτ κόλλησης χριστουγεννιάτικου δέντρου (OT2647 SH-serie) – οδηγίες χρήσης

Δες το προϊόν Κατέβασε PDF

Αυτό το εγχειρίδιο χρήσης δείχνει πώς να συναρμολογήσετε το κιτ κόλλησης χριστουγεννιάτικου δέντρου σειράς OT2647 SH, ένα δεντράκι με αναβοσβήνοντα κόκκινα, πράσινα και κίτρινα LEDs. Απαραίτητα εργαλεία: κολλητήρι, καλάι και κόφτης.

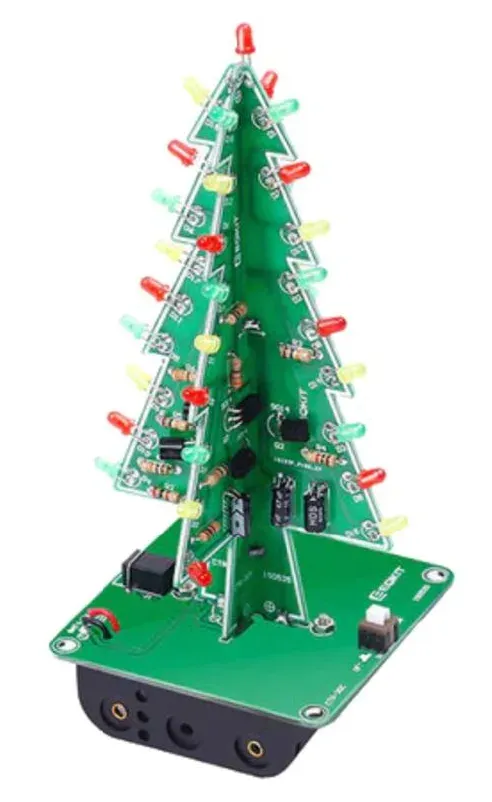

Εικόνα της πλήρως κολλημένης πλακέτας χριστουγεννιάτικου δέντρου με κόκκινα, κίτρινα και πράσινα LEDs — Το συναρμολογημένο κιτ κόλλησης χριστουγεννιάτικου δέντρου

Λίστα εξαρτημάτων

Εξάρτημα	Θέση	Κωδικός πλακέτας	Ποσότητα
Αντίσταση 100 Ω	R2/R4/R6/R7	SH-A	4
Αντίσταση 4.7K Ω	R1/R3/R5	SH-A	3
Πυκνωτής 47 µF	C1/C2/C3	SH-A	3
LED 3mm κόκκινο	D1 t/m D6 + D19	SH-A	7
LED 3mm κίτρινο	D7 t/m D12	SH-A	6
LED 3mm πράσινο	D13 t/m D18	SH-A	6
Τρανζίστορ 9014	Q1 t/m Q3	SH-A	3
Αντίσταση 100 Ω	R2/R4/R6	SH-B	1
Αντίσταση 4.7K Ω	R1/R3/R5	SH-B	1
Πυκνωτής 47 µF	C1/C2/C3	SH-B	3
LED 3mm κόκκινο	D7 t/m D12	SH-B	6
LED 3mm κίτρινο	D13 t/m D18	SH-B	6
LED 3mm πράσινο	D1 t/m D6	SH-B	6
Τρανζίστορ 9014	Q1 t/m Q3	SH-B	3
Διακόπτης 5.8mm	S1	SH-C	1
Υποδοχή DC 3.5mm	J1	SH-C	1
Θήκη μπαταριών 3xAA	BAT4.5V	SH-C	1

Περιεχόμενα συσκευασίας

1x Πλακέτα SH-A
1x Πλακέτα SH-B
1x Πλακέτα SH-C
7x Αντίσταση 100 Ω
6x Αντίσταση 4.7K Ω
6x NPN Τρανζίστορ S9014
6x Πυκνωτής 47µF 16V
13x LED 3mm Κόκκινο
12x LED 3mm Πράσινο
12x LED 3mm Κίτρινο
1x καλώδιο USB προς DC 3.5mm
1x υποδοχή DC J1 3.5mm
1x διακόπτης S1 5.8mm
1x θήκη μπαταριών για 3x AA μπαταρίες
1x Otronic Οδηγίες χρήσης στην ολλανδική γλώσσα

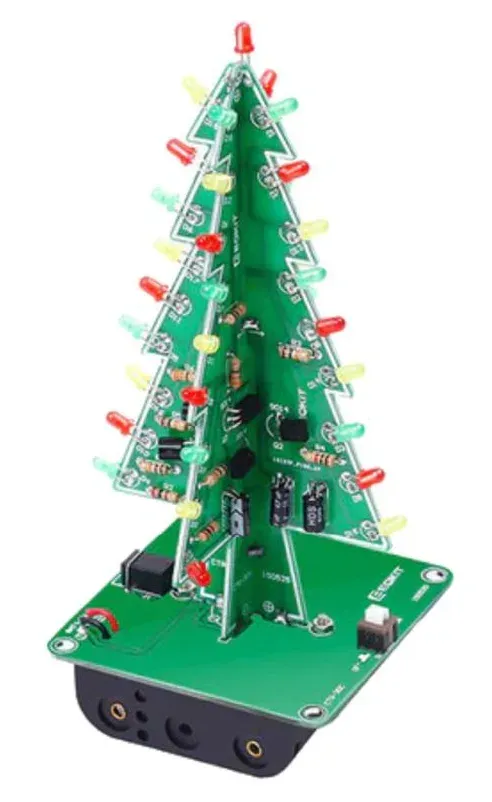

Εικόνα της συναρμολογημένης πλακέτας χριστουγεννιάτικου δέντρου — Το κιτ κόλλησης χριστουγεννιάτικου δέντρου, έτοιμο για συναρμολόγηση

Αντιστάσεις

Σχηματικό σχέδιο μιας αντίστασης 100 Ohm — Αντίσταση 100 Ohm

Σχηματικό σχέδιο μιας αντίστασης 4,7K Ohm — Αντίσταση 4,7K Ohm

Οι πλακέτες έχουν μοναδικό κωδικό. Στον πίνακα στο πίσω μέρος αυτού του εγχειριδίου αναφέρεται για κάθε πλακέτα ποια εξαρτήματα πρέπει να κολλήσετε. Για παράδειγμα: το R6 στην πλακέτα CTR-30A είναι διαφορετική αντίσταση από το R6 στην πλακέτα CTR-30B. Τα LED έχουν ομαδοποιηθεί με συγκεκριμένο τρόπο σε αυτό το εγχειρίδιο, αλλά αν θέλετε μπορούν να τοποθετηθούν και με διαφορετική σειρά.

Οδηγίες συναρμολόγησης

Ξεκινήστε κολλώντας τις αντιστάσεις. Οι αντιστάσεις δεν έχουν πολικότητα, πράγμα που σημαίνει ότι μπορείτε να τις τοποθετήσετε και προς τις δύο κατευθύνσεις και ότι δεν υπάρχει + ή –.
Κολλήστε τα τρανζίστορ και βεβαιωθείτε ότι η επίπεδη και η στρογγυλή πλευρά ταιριάζουν με την εικόνα στην πλακέτα.
Κολλήστε τους πυκνωτές και προσέξτε καλά το + και το -. Στον πυκνωτή φαίνεται ένα λευκό περίγραμμα με ένα σύμβολο μείον μέσα. Επίσης μπορείτε να το αναγνωρίσετε από το μήκος των ποδιών. Το μακρύ πόδι είναι το + και το κοντό πόδι το -. Στην PCB, οι λευκές λοξές γραμμές δείχνουν την πλευρά του -.

Κοντινό πλάνο πυκνωτή με μακρύ (+) και κοντό (-) πόδι — Πυκνωτής με επισημασμένα πόδια + και -

Κολλήστε τα LED σύμφωνα με το παραπάνω σχέδιο. Στην PCB υπάρχει μια στρογγυλή και μια τετράγωνη τρύπα. Η στρογγυλή είναι το – και η τετράγωνη είναι το +. Στο LED, το μακρύ πόδι είναι το + και το κοντό πόδι το -. Επίσης η πλευρά του μείον αναγνωρίζεται από τη επίπεδη πλευρά πάνω στο ίδιο το LED.

Κοντινό πλάνο κόκκινου LED με μακρύ (+) και κοντό (-) πόδι — LED με επισημασμένα πόδια + και -

Αφού κολληθούν όλα τα εξαρτήματα, οι πλακέτες CTR-30A και CTR-30B μπορούν να κουμπώσουν μεταξύ τους. Στη συνέχεια κολλήστε τα σημεία ενίσχυσης μεταξύ τους ώστε όλο το σύνολο να γίνει στιβαρό.
Τοποθετήστε τώρα το δεντράκι πάνω στην κάτω πλακέτα CTR-30C και προσέξτε καλά το + και το -. Στη συνέχεια κολλήστε το δεντράκι στη θέση του. MERRY CHRISTMAS!
