CS32 | Blue Pill | 72Mhz | 64KB | STM32 clone

Το CS32 STM32 clone, γνωστό και ως Blue Pill, είναι ένα μικρό αλλά εξαιρετικά ισχυρό Arduino, λίγο μεγαλύτερο από το Arduino Nano αλλά με καλύτερες επιδόσεις και περισσότερο αποθηκευτικό χώρο. Προγραμματίζεται εύκολα μέσω του Arduino IDE.

ΠΡΟΣΟΧΗ: ΔΕΝ ΕΙΝΑΙ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΡΧΑΡΙΟΥΣ

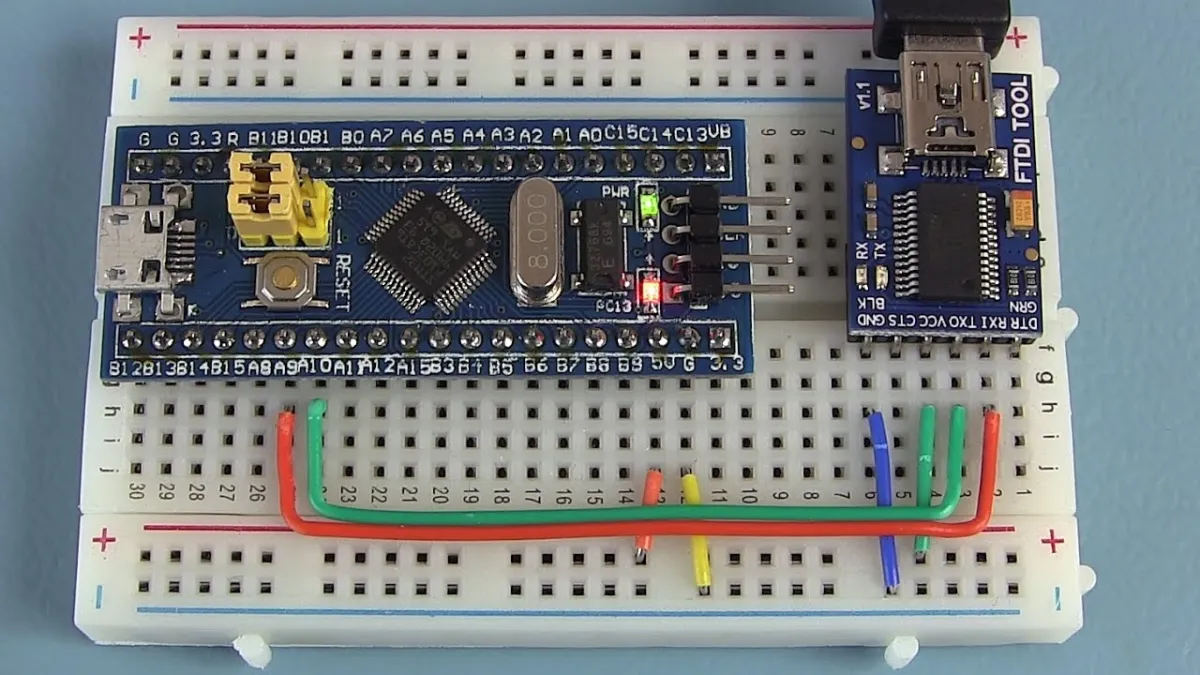

Το Blue Pill έρχεται στάνταρ μόνο με UART firmware που ανήκει στο chip. Με αυτό μπορείτε να ανεβάσετε ένα sketch ή bootloader με έναν σειριακό adapter όπως το FT232RL στις ακίδες TX (A9) και RX (A10). Αν θέλετε να λειτουργεί και μέσω USB, τότε πρέπει πρώτα να εγκαταστήσετε το stm32duino bootloader. Δείτε επίσης το github του project Arduino_stm32 για τις λεπτομέρειες.

Ταχύτητα ρολογιού 72Mhz και 64KB μνήμη.

Μοντέλο: STM32F103C8T6.
Επεξεργαστής: ARM 32 Cortex-M3 CPU.
Συχνότητα: 72 MHz
Μνήμη: 64K flash memory, 20K SRAM.
2.0-3.6 v, I/O.
27 GPIO’s
10x 12-bit Analog Digital Converter
USART/ I2C/ SPI/ USB/ CAN/ DMA
Τάση λειτουργίας: 3.3/5V
Reset (POR/PDR).
Κρύσταλλος 4-16 MHz.
Ενσωματωμένη διεπαφή Mini USB, για τροφοδοσία και επικοινωνία USB με το Arduino IDE
Μέγεθος: 5.3 cm x 2.2 cm.

Προσοχή: Στις πλακέτες Blue Pill η ακίδα 5V είναι απευθείας συνδεδεμένη με τα 5V της θύρας USB, χωρίς προστατευτική δίοδο. Μην χρησιμοποιείτε λοιπόν τη θύρα USB ταυτόχρονα με εξωτερική τροφοδοσία.

Διαστάσεις
Μήκος: 5,4cm
Πλάτος: 2,3cm
Ύψος: 1,1cm
