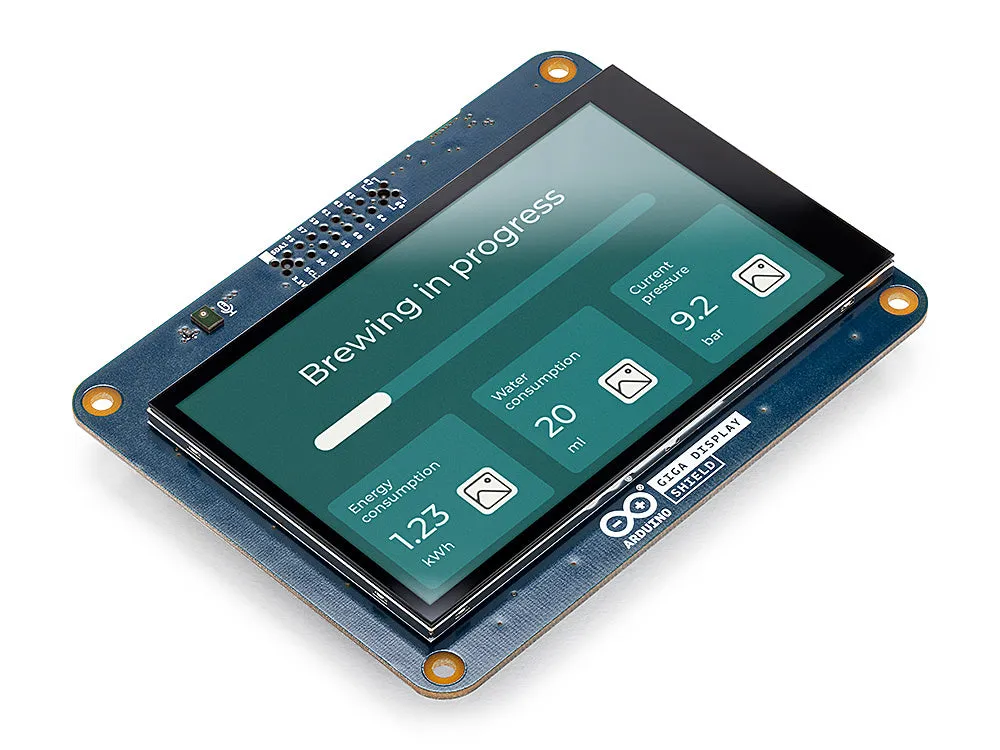

Arduino® GIGA Display Shield

Γνωρίστε το GIGA Display Shield: μια λύση οθόνης αφής που έχει σχεδιαστεί ειδικά για να ενσωματώνει γραφικές διεπαφές στα έργα σας χωρίς κόπο. Χάρη στον νέο σύνδεσμο pin header, τοποθετημένο στο κέντρο στο GIGA R1 WiFi, αυτό το shield προσφέρει απρόσκοπτη ενσωμάτωση και βελτιωμένες λειτουργίες.

Το GIGA Display Shield σας επιτρέπει να επωφεληθείτε από διάφορες λειτουργίες, όπως ψηφιακό μικρόφωνο, IMU 6 αξόνων και σύνδεση Arducam. Αυτές οι πρόσθετες δυνατότητες σας επιτρέπουν να αξιοποιήσετε στο έπακρο τα υπόλοιπα 54 διαθέσιμα pin, κάτι εξαιρετικά χρήσιμο για τη δημιουργία φορητών συσκευών ή dashboards για τη διαχείριση του έργου σας.

Ζήστε την ευκολία της δημιουργίας διαισθητικών διεπαφών με τη φιλική προς τον χρήστη διάταξη και τις εκτεταμένες δυνατότητες του GIGA Display Shield. Βελτιώστε τη λειτουργικότητα και την εμπειρία χρήστη του έργου σας με αυτή την προηγμένη λύση.

Τεχνικές προδιαγραφές:

• Όνομα πλακέτας: Arduino® GIGA Display Shield
• SKU: ASX00039
• Συνδετήρες:
  • Κάμερα: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (συμβατό με Arducam)
• Οθόνη:
  • Κωδικοποιητής βίντεο: F32Q-1A7H1-11020
  • Οθόνη αφής: F32Q-1A7H1-11008
  • Τύπος: KD040WVFID026-01-C025A
  • Μέγεθος: 3,97 inch
  • Ανάλυση: 480x800 RGB
  • Χρώματα: 16,7 εκατομμύρια
  • Λειτουργία αφής: Αφή πέντε σημείων και χειρονομίες
• Διεπαφή: I2C
• Αισθητήρες:
  • IMU: BMI270
• Μικρόφωνο: MP34DT06JTR

Συχνές Ερωτήσεις

Υποστηρίζει η οθόνη multitouch; Ναι, η οθόνη υποστηρίζει έως και πέντε ταυτόχρονες αφές.

Πώς συνδέω το GIGA Display Shield στο GIGA R1 WiFi; Το GIGA Display Shield συνδέεται μέσω των μεσαίων headers (J5 και J6) στο GIGA R1 WiFi. Στερεώστε το shield από την κάτω πλευρά, ώστε το επάνω μέρος του GIGA R1 WiFi να παραμένει ελεύθερο για επιπλέον shields.

Διατηρώ πρόσβαση σε όλα τα pin όταν η οθόνη είναι συνδεδεμένη; Ναι, ακόμη και με την οθόνη συνδεδεμένη διατηρείτε πρόσβαση και στα 54 pin στο επάνω μέρος της πλακέτας.

Απαιτείται εξωτερική τροφοδοσία για το shield; Όχι, το GIGA Display Shield δεν χρειάζεται εξωτερική τροφοδοσία· τροφοδοτείται απευθείας μέσω της σύνδεσης.

Ποιες κάμερες είναι συμβατές με το shield; Το GIGA Display Shield είναι πλήρως συμβατό με κάμερες DVP 20 ακίδων της Arducam, όπως η OV7675. Για περισσότερες πληροφορίες, επισκεφθείτε τον κατάλογο Arducam με τις συμβατές κάμερες.

Σε ποια κατεύθυνση είναι προσανατολισμένος ο σύνδεσμος της κάμερας; Η διάταξη ακίδων του συνδέσμου της κάμερας έχει διαμορφωθεί έτσι ώστε τα συμβατά μοντέλα Arducam να κοιτούν προς την ίδια κατεύθυνση με την οθόνη, κάτι που αντιστοιχεί σε λειτουργία selfie για μια απρόσκοπτη και φιλική προς τον χρήστη εμπειρία.
