Name: Αισθητήρας αφής TTP223B
Brand: OTRONIC
SKU: OT8822
Price: 1.79 EUR
Availability: InStock

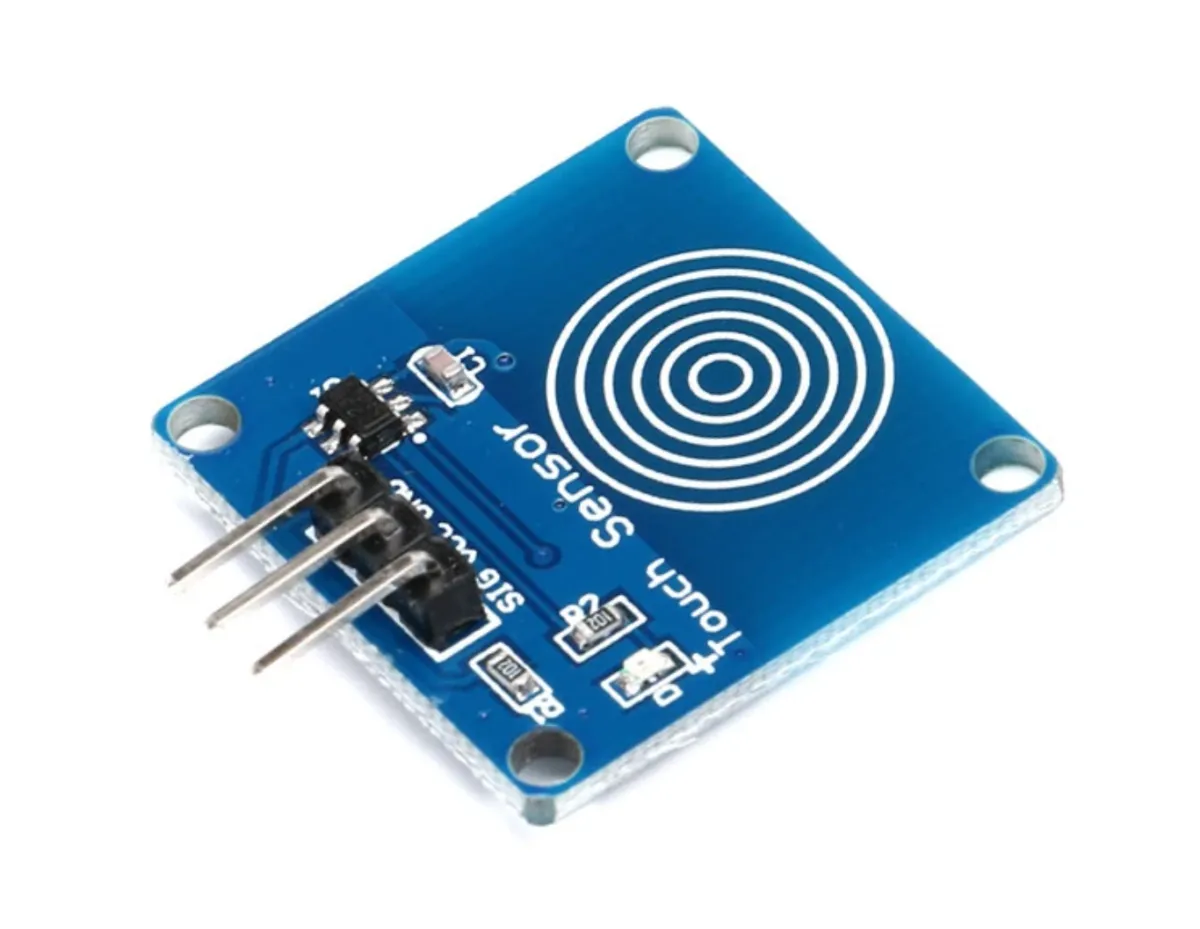

Αισθητήρας αφής TTP223B

SKU: OT8822 Αριθμός είδους: NA061 EAN: 8720828223482

€ 1,79 Με ΦΠΑ (€ 1,48 Χωρίς ΦΠΑ)

Ο TTP223B είναι ένας χωρητικός αισθητήρας αφής που ανταποκρίνεται στην επαφή ενός αντικειμένου ή ατόμου σε μια ευαίσθητη επιφάνεια. Αυτός ο αισθητήρας έχει σχεδιαστεί για διάφορες εφαρμογές, όπως χειρισμό αφής, διακόπτες και κουμπιά αφής, και άλλες συσκευές που ενεργοποιούνται με αφή.

Τεχνικές Προδιαγραφές TTP223B Touch Sensor:

Τάση λειτουργίας: 2.0 V έως 5.5 V DC
Εύρος ανίχνευσης: 0 mm έως 12 mm
Λειτουργία εξόδου: Toggle-modus of Momentary-modus (instelbaar)
Τάση εξόδου:
- Ίση με την τάση τροφοδοσίας (Vcc) σε Momentary-modus
- Υψηλή ή χαμηλή σε Toggle-modus (instelbaar)
Ρεύμα εξόδου: 500 mA (maximaal)
Θερμοκρασία λειτουργίας: -20 °C έως +70 °C

Ο αισθητήρας αφής TTP223B διαθέτει ενσωματωμένο κύκλωμα debounce για την αποφυγή παρεμβολών. Η κατανάλωση ρεύματος είναι χαμηλή, λιγότερο από 1 mA σε λειτουργία αναμονής. Ο αισθητήρας έχει γρήγορη απόκριση κάτω από 60 ms και μεγάλη διάρκεια ζωής άνω των 100.000 κύκλων.

Διαβάστε περισσότερα

Διάγραμμα σύνδεσης και παράδειγμα κώδικα

Έτσι συνδέεις το Αισθητήρας αφής TTP223B σε ένα Arduino UNO ή ESP32, με ένα παράδειγμα sketch που μπορείς να ανεβάσεις αμέσως.

Arduino UNO ESP32 DevKit V1

Επίδειξη χωρητικού αισθητήρα αφής TTP223B

Αυτό το έργο παρουσιάζει τη μονάδα χωρητικού αισθητήρα αφής TTP223B. Όταν αγγίζετε την χωρητική επιφάνεια αφής, ο αισθητήρας δίνει ένα σήμα HIGH που ανάβει το ενσωματωμένο LED του Arduino και εμφανίζει την κατάσταση στο Serial Monitor.

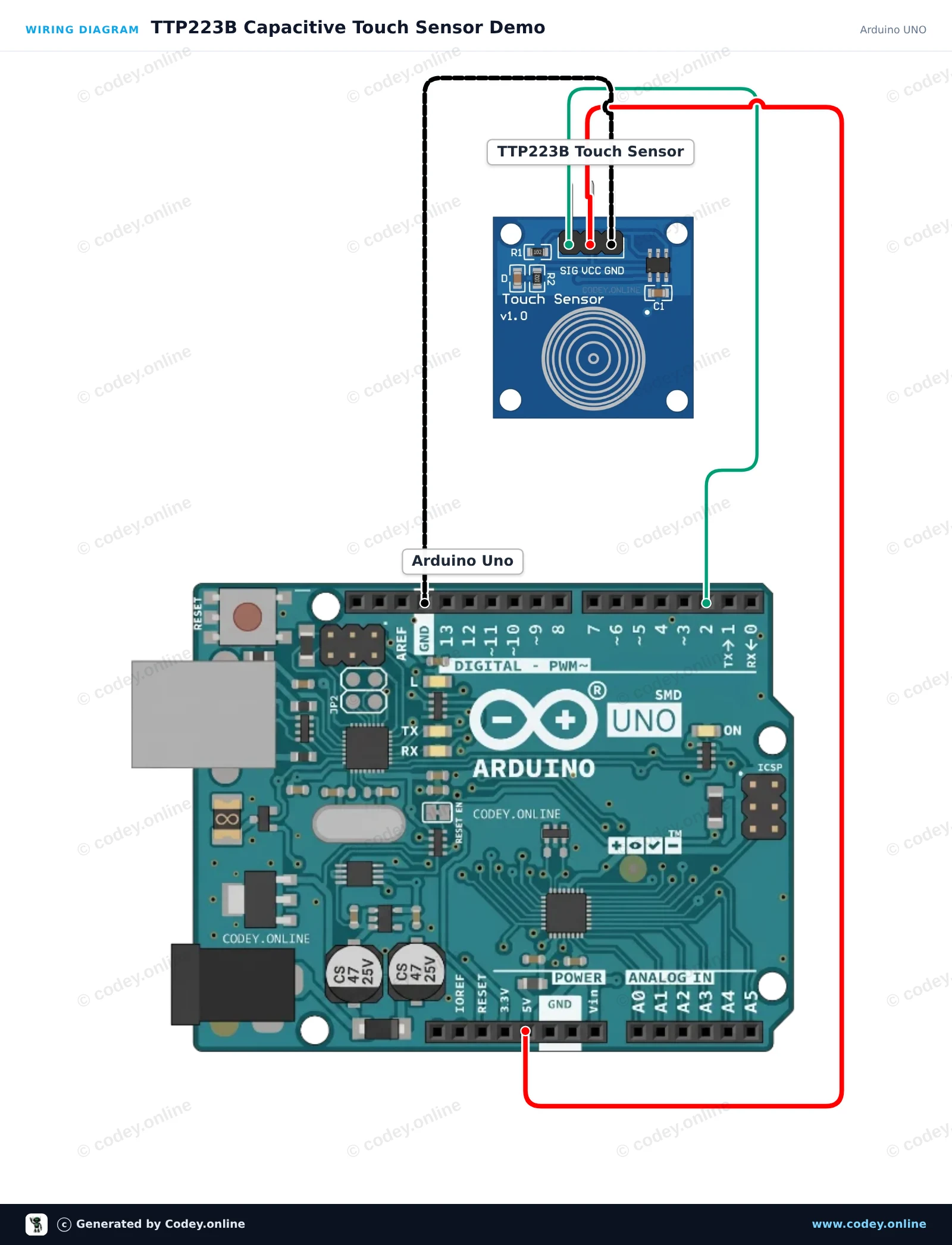

Διάγραμμα σύνδεσης: Αισθητήρας αφής TTP223B σε ένα Arduino UNO — Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

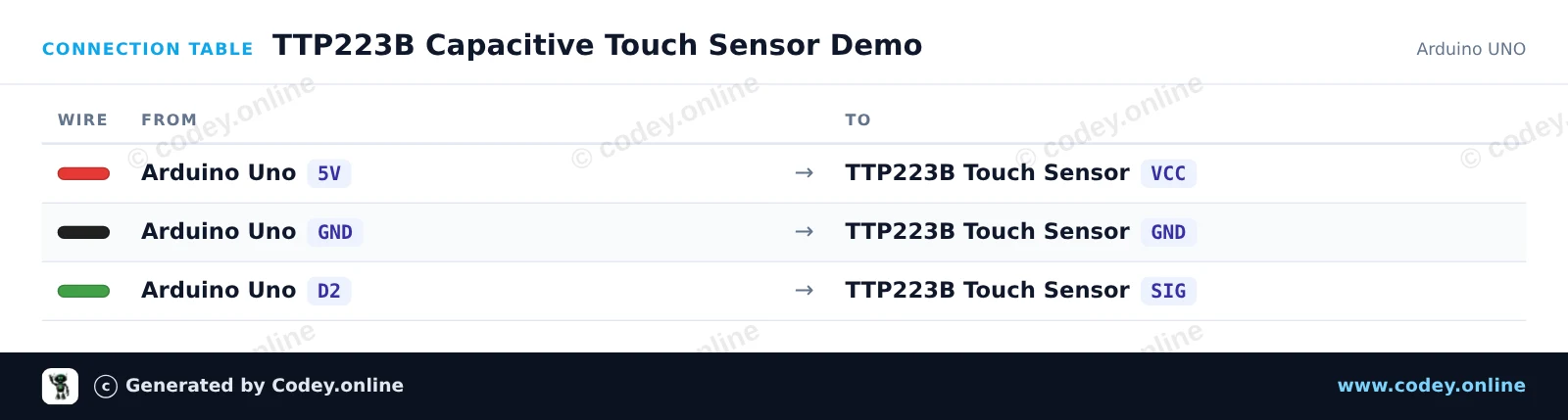

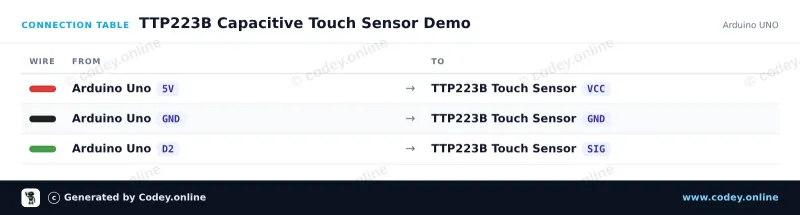

Πίνακας σύνδεσης: Αισθητήρας αφής TTP223B σε ένα Arduino UNO — Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση

TTP223B_Capacitive_Touch_Sensor_Demo.ino · μεταγλωττισμένο και δοκιμασμένο

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : TTP223B Capacitive Touch Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Touch sensor TTP223B
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int touchPin = 2;
const int ledPin = 13;

int lastState = LOW;

void setup() {
  pinMode(touchPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("TTP223B Touch Sensor Initialized"));
}

void loop() {
  int touchState = digitalRead(touchPin);

  // Control onboard LED based on touch input
  digitalWrite(ledPin, touchState);

  // Print message on state change
  if (touchState != lastState) {
    if (touchState == HIGH) {
      Serial.println(F("Touch detected!"));
    } else {
      Serial.println(F("Touch released."));
    }
    lastState = touchState;
  }

  delay(20);
}

Εμφάνιση όλου του κώδικαΕμφάνιση λιγότερου κώδικα

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 TTP223 επίδειξη χωρητικού αισθητήρα αφής

Αυτό το κύκλωμα διαβάζει ψηφιακά σήματα από τον χωρητικό αισθητήρα αφής TTP223 και αντικατοπτρίζει την κατάσταση στο ενσωματωμένο LED του ESP32. Όταν αγγίζετε το pad του αισθητήρα, το pin του σήματος πηγαίνει HIGH, ανάβοντας το onboard LED και εμφανίζοντας τα συμβάντα αφής στο Serial Monitor. Το module τροφοδοτείται απευθείας με 3.3V για ασφαλή συμβατότητα λογικής.

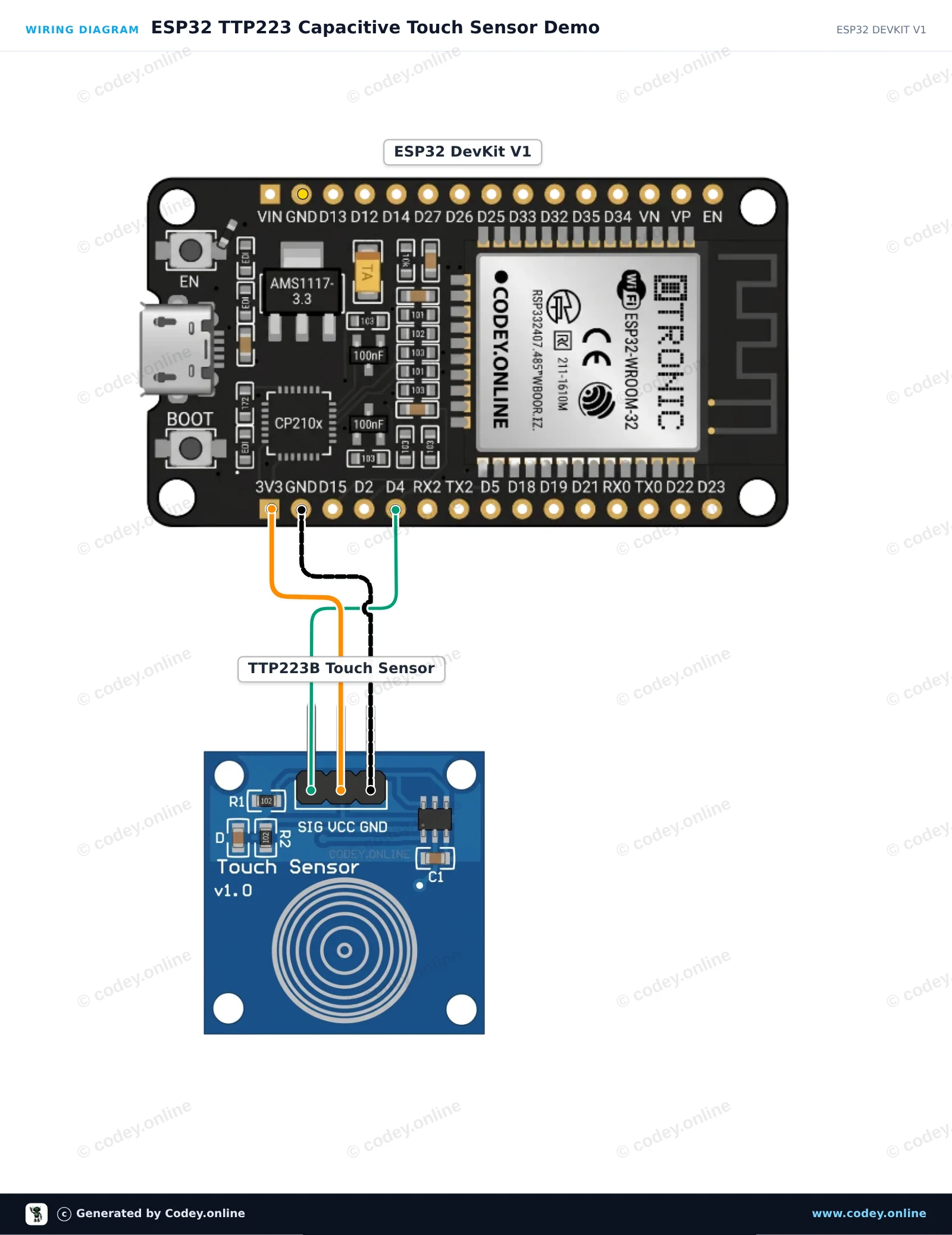

Διάγραμμα σύνδεσης: Αισθητήρας αφής TTP223B σε ένα ESP32 DevKit V1 — Διάγραμμα σύνδεσης · Κάνε κλικ για μεγέθυνση

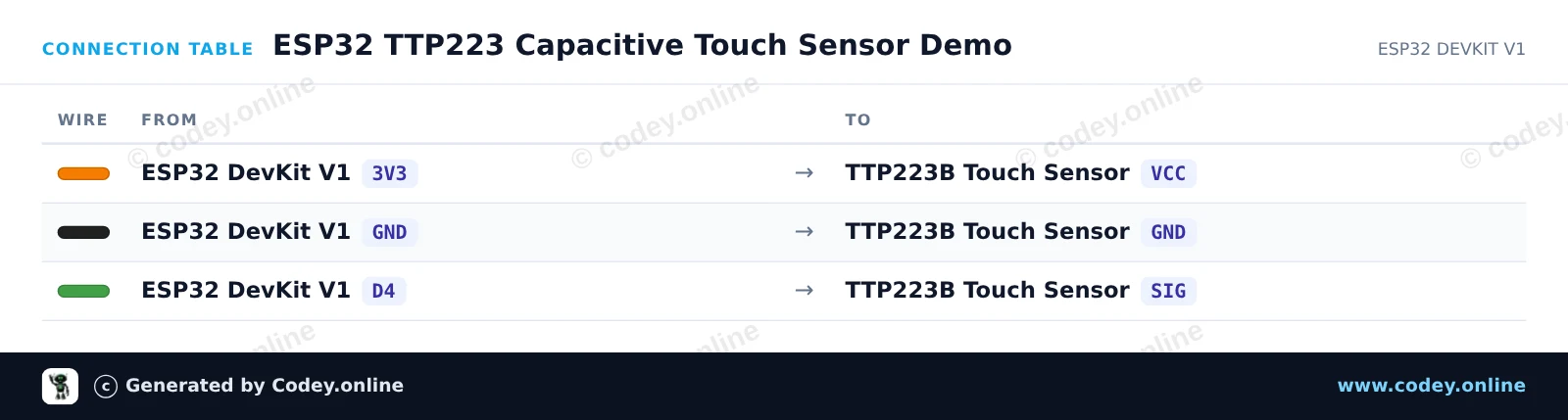

Πίνακας σύνδεσης: Αισθητήρας αφής TTP223B σε ένα ESP32 DevKit V1 — Πίνακας σύνδεσης · Κάνε κλικ για μεγέθυνση

ESP32_TTP223_Capacitive_Touch_Sensor_Dem.ino · μεταγλωττισμένο και δοκιμασμένο

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 TTP223 Capacitive Touch Sensor Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Touch sensor TTP223B
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int TOUCH_PIN = 4;   // D4 on ESP32 DevKit V1
const int LED_PIN   = 2;   // Onboard LED on ESP32 DevKit V1

int lastState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(TOUCH_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);
  Serial.println("TTP223 Touch Sensor Initialized.");
}

void loop() {
  int touchState = digitalRead(TOUCH_PIN);

  if (touchState != lastState) {
    if (touchState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println("Touch detected!");
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println("Touch released.");
    }
    lastState = touchState;
    delay(50); // Simple debounce delay
  }
}

Εμφάνιση όλου του κώδικαΕμφάνιση λιγότερου κώδικα

Wiring diagram and example code generated by Codey.online — https://www.codey.online
