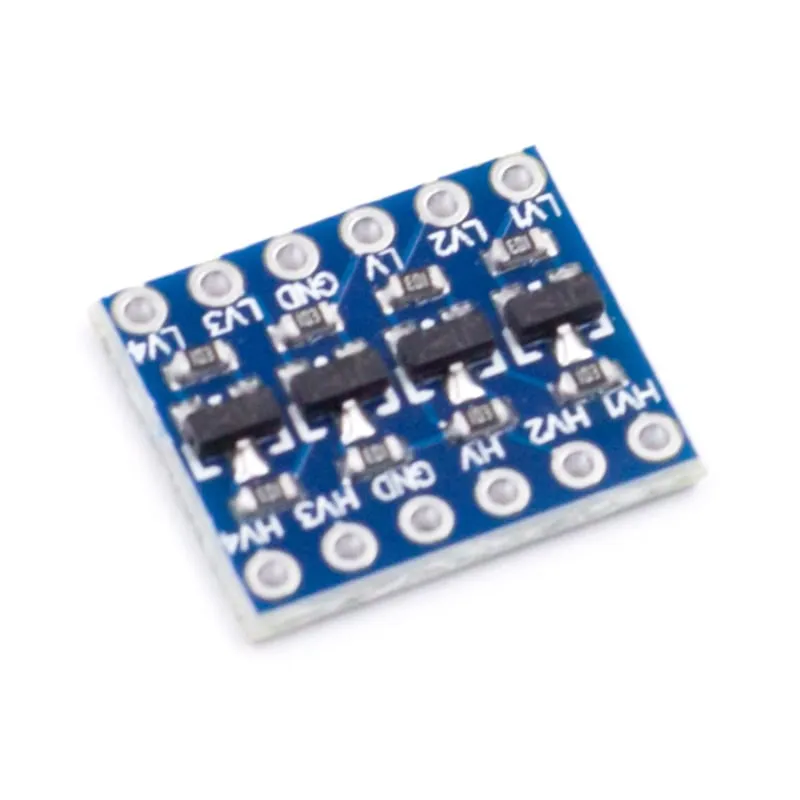

4-κάναλος μετατροπέας επιπέδου λογικής τάσης

Αυτή η μονάδα μπορεί να κάνει μετατροπή τάσης και προς τις δύο κατευθύνσεις για 4 κανάλια μεταξύ ψηφιακών σημάτων 1.8V, 2.8V, 3.3V και 5V, όπως σειριακά δεδομένα, I2C και ISP (<2Mhz). Για κάθε κανάλι χρησιμοποιείται ένα N-channel MOSFET στην ακόλουθη διάταξη:

Όποιος συνδέει δικό του κύκλωμα αντί για μικροελεγκτή, πρέπει να θυμάται ότι στην είσοδο χρειάζεται σύνδεση προς τη γείωση μεταξύ των παλμών για να αναπαρασταθεί λογικό 0 και να ληφθεί η έξοδος LOW. Αν δεν είναι συνδεδεμένο τίποτα στις ακίδες, όλα βρίσκονται σε κατάσταση HIGH μέσω των αντιστάσεων pullup 10K.

Παρέχεται με ξεχωριστές κεφαλίδες

Διαστάσεις
Μήκος: 1,5cm
Πλάτος: 1,2cm
Ύψος: 0,2cm
